A20基于51单片机汇编语言按键秒表Proteus设计

用51单片机汇编语言做一个带按键控制的秒表：第一次按下启动计时，第二次按下暂停，第三次按下停止归零。2位共阳数码管显示00到99秒，定时器中断计时，和A18的纯软件延时是两个技术路线。资料包含Proteus仿真文件和完整汇编源码，适合学定时器中断和三态按键控制的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个汇编简易秒表的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、使用一个独立按键检测输入，两个共阳数码管进行显示。

3、按键按下第一启动秒表，按下第二次暂停秒表，按下第三次停止秒表。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

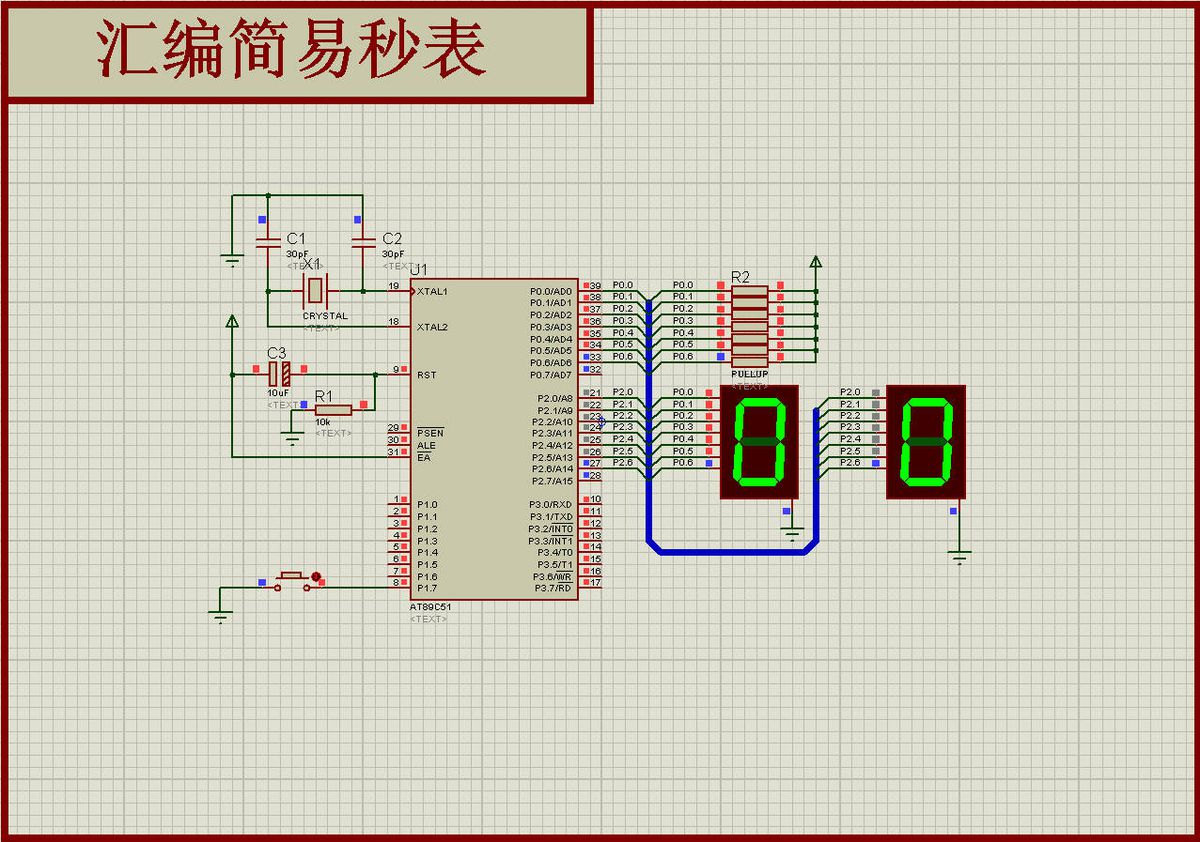

2位共阳极数码管十位段码接P0口、个位接P2口，独立按键接P1.7。和A18最大的区别：计时交给定时器0中断，CPU主程序只管按键和显示，计时精度不受主循环影响，按键响应也快。

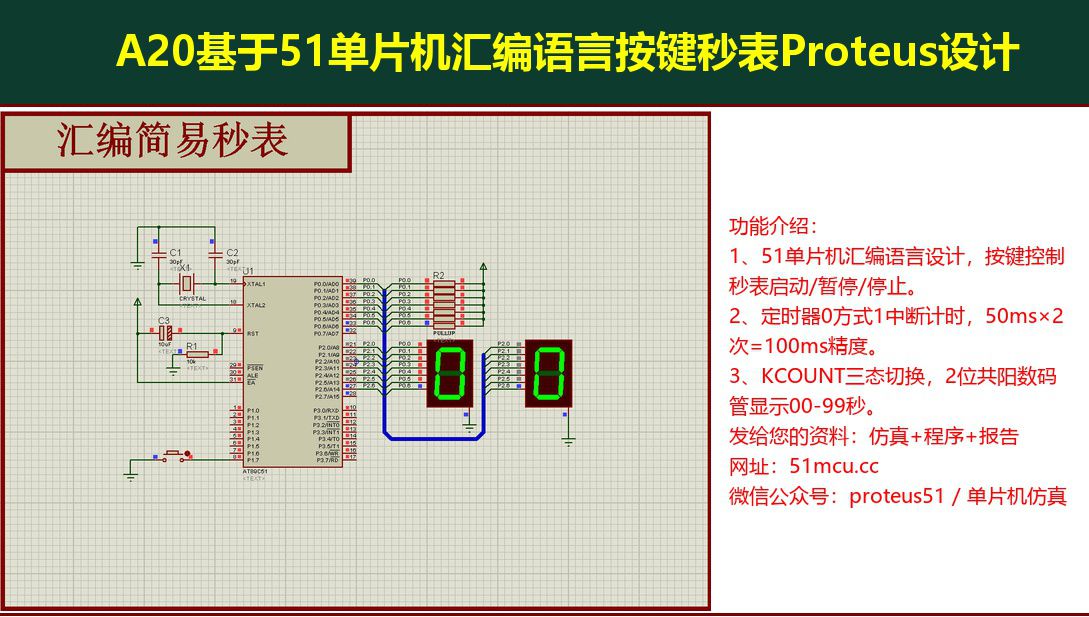

图1 Proteus仿真总览

定时器0配置成方式1（16位定时器），初值按50毫秒算：

中断里每50毫秒进一次，TCOUNT计2次凑0.1秒，SECOND加1，到99归零：

`asm
INT_T0: MOV TH0,#3CH ;重装初值
MOV TL0,#0B0H
INC TCOUNT
MOV A,TCOUNT
CJNE A,#2,I2 ;2次×50ms=100ms
MOV TCOUNT,#00H
INC SECOND
MOV A,SECOND
CJNE A,#100,I1 ;99秒归零
MOV SECOND,#00H
I1: MOV A,SECOND
MOV B,#10
DIV AB ;分离十位个位
MOVC A,@A+DPTR
MOV P0,A ;十位
MOV A,B
MOVC A,@A+DPTR
MOV P2,A ;个位
I2: RETI
`

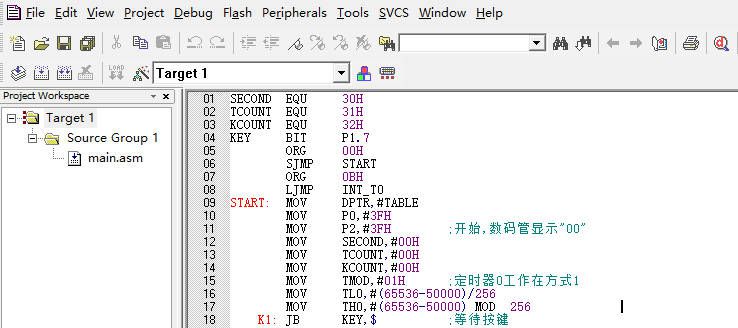

图2 汇编程序源码

按键的三态控制用KCOUNT计数实现，每按一次切一个状态：

`asm
K1: JB KEY,$ ;等待按键
LCALL DELAY ;消抖
JB KEY,$
MOV A,KCOUNT
CJNE A,#00H,K2 ;判断第几次按键
SETB TR0 ;第1次：启动
MOV IE,#82H
JNB KEY,$ ;等抬起
INC KCOUNT
LJMP K1
K2: CJNE A,#01H,K3
CLR TR0 ;第2次：暂停
MOV IE,#00H
JNB KEY,$
INC KCOUNT
LJMP K1
K3: CJNE A,#02H,K1
JNB KEY,$
LJMP START ;第3次：停止，回初始
`

暂停时CLR TR0停计数、IE清零关中断，显示值冻住不动；第三次按键直接跳回START，SECOND、TCOUNT、KCOUNT全部清零，数码管回到00，可以重新开始计时。每次按键后都有JNB KEY,$等抬起，防止一次按住连翻三个状态。

特别注意： 仿真跑起来计时不准，检查晶振是否12MHz以及初值3CB0H是否被改；按一下跳好几个状态，确认等抬起那句在位；暂停后显示值应该完全冻住，如果还在走就是中断没关干净；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
