A19基于51单片机汇编语言独立按键计数器Proteus设计

用51单片机汇编语言做一个独立按键计数器：每按一次按键计数加1，2位数码管实时显示按键次数，从00计到99后自动归零。资料包含Proteus仿真文件和完整汇编源码，适合学按键计数和两位数分离显示的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个独立按键计数器的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求检测1位独立按键，并通过2位数码管显示按键的次数。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

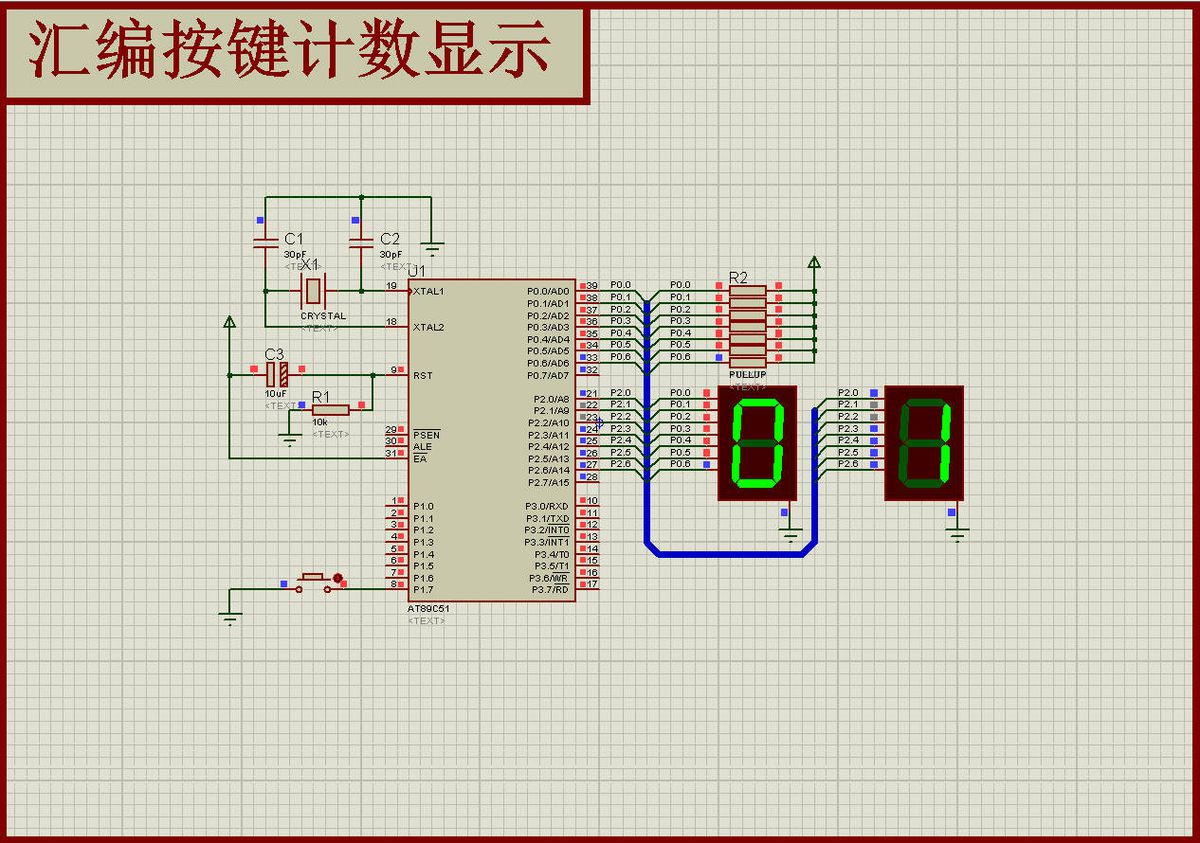

2位共阳极数码管的十位段码接P0口、个位段码接P2口，独立按键接P1.7（按下为低电平）。程序上电后两位显示00，每按一次键，十位个位同步刷新。

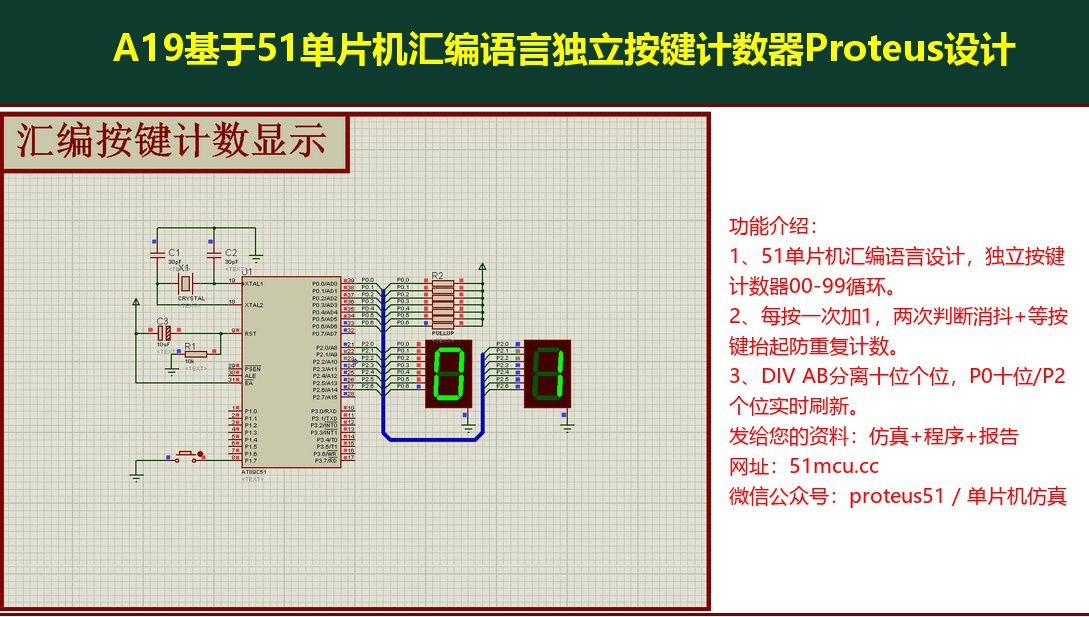

图1 Proteus仿真总览

主循环结构是一个"加1—等按键—分离显示—等抬起"的四步循环：

`asm
S1: INC R0 ;计数值加1
CJNE R0,#100,S2 ;到100归零
MOV R0,#00H
S2: JB P1.7,$ ;等待按键按下
LCALL DELAY ;消抖10毫秒
JB P1.7,S2 ;再确认，不是真按下就当干扰
S3: MOV A,R0
MOV B,#10
DIV AB ;分离十位和个位
MOVC A,@A+DPTR ;十位段码送P0
MOV A,B
MOVC A,@A+DPTR ;个位段码送P2
JB P1.7,S1 ;等待按键抬起后才加下一次数
LJMP S3
`

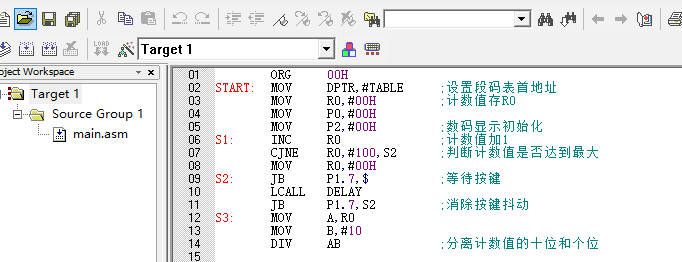

图2 汇编程序源码

几个设计细节值得注意：

1、INC在等按键之前：进入S1先把R0加1再进显示循环，保证上电后第一次按键就从01开始而不是从00再跳到01，显示和实际按键次数严格对齐。

2、消抖两次判断：JB P1.7,$等到低电平后调10毫秒延时，再看一次还是低电平才算有效按下，滤掉按键触点的机械抖动。

3、等抬起才放行：JB P1.7,S1这句是防重复计数的关键——按键不抬起就一直停在S3循环刷新显示，抬起来瞬间才回S1加下一次。没有这句，按住一秒能跳几十个数。

4、 计数到100归零：CJNE R0,#100判断，两位数码管最多显示99，到100清零重新开始，和设计要求一致。

段码表是0~9共阳段码，十位个位共用，MOVC按A的值取对应段码。

特别注意： 仿真跑起来按住按键数字狂跳，检查JB P1.7,S1等抬起那句是否漏了；显示00不变，看按键接线是否接到P1.7且另一端接地；十位个位接反了把P0和P2线对调；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
