A18基于51单片机汇编语言秒表计数器Proteus设计

用51单片机汇编语言做一个简易秒表：2位数码管从00走到59，每秒加1，计满60自动归零重新开始，纯软件延时不占用定时器。资料包含Proteus仿真文件和完整汇编源码，适合学DIV除法分离十位个位和软件延时精确计算的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个简易秒表的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求2位数码管显示秒钟。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

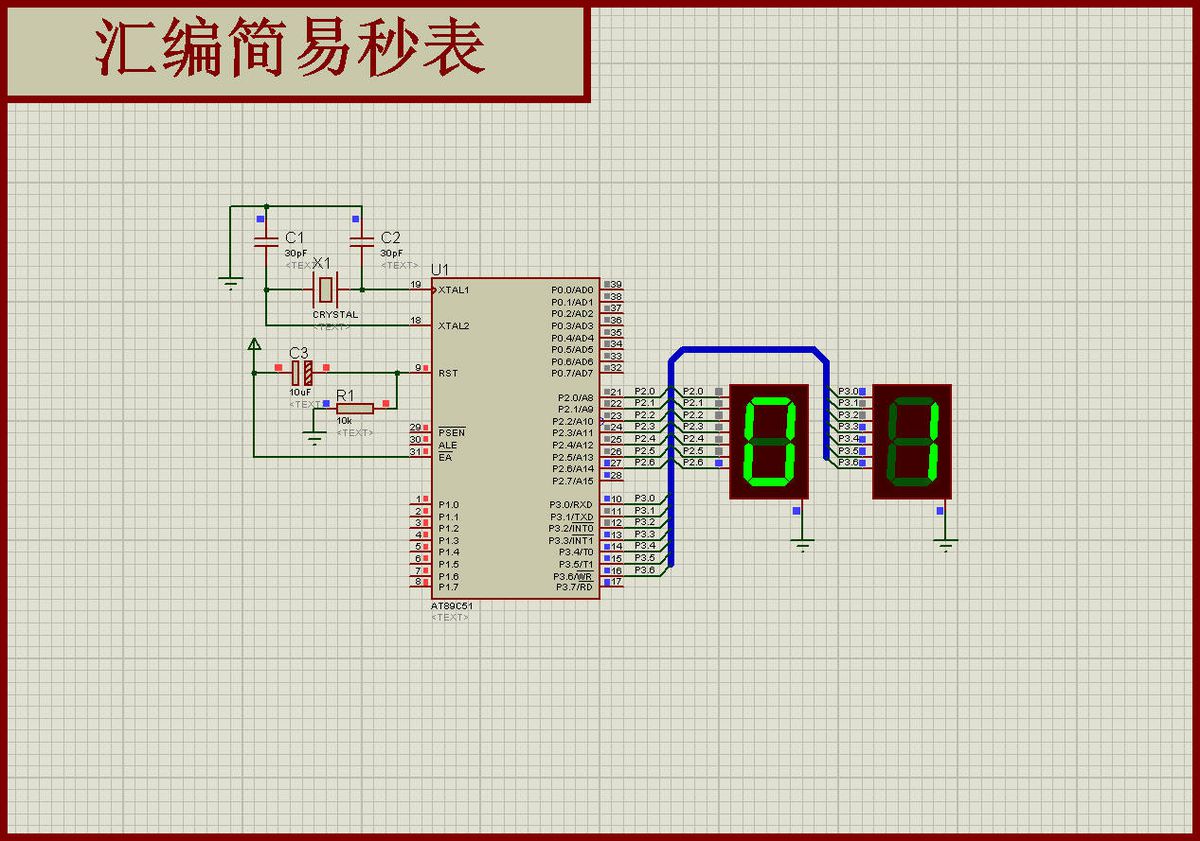

硬件用2位共阳极数码管，十位段码接P2口、个位段码接P3口，两个公共端分别接高电平常亮，不做动态扫描——因为这个程序每秒钟才换一次数，直接静态点亮最省事。

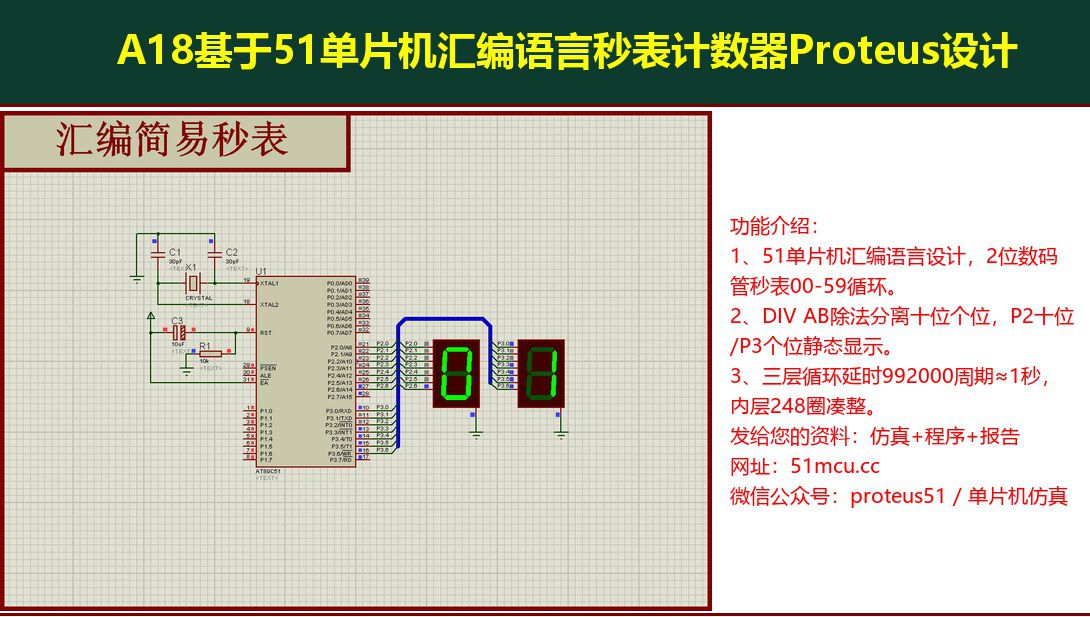

图1 Proteus仿真总览

秒计数值存在R0里，从00到59循环。每轮先做除法，把R0分离成十位和个位两段段码分别送P2、P3：

`asm
S2: MOV R1,#10
MOV A,R0
MOV B,R1
DIV AB ;A÷10，商(十位)在A，余数(个位)在B
MOVC A,@A+DPTR ;十位段码
MOV P2,A
MOV A,B
MOVC A,@A+DPTR ;个位段码
MOV P3,A
LCALL DELAY ;等1秒
INC R0
CJNE R0,#60,S2 ;到60归零
MOV R0,#00H
LJMP S1
`

DIV AB是51单片机唯一的除法指令：A除以B，商放回A、余数放B，一句就把十位个位分开了，比移位减10的土办法干净得多。段码表就是0~9的共阳段码，十位个位共用一张表。

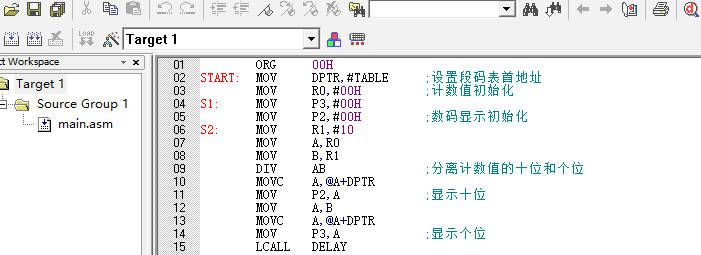

图2 汇编程序源码

延时的精确算法是这个程序的重点，三层循环，每层圈数固定：

内层DJNZ R7,$每条2个机器周期，248圈=496周期；中层套20圈=9920周期；外层100圈=992000周期。12MHz晶振下1个机器周期1微秒，合计约0.992秒≈1秒，这就是秒表的"秒"。

为什么内层用248而不是255？因为100×20×248凑出来正好接近100万周期这个整数关口，1秒的误差可以压到千分之8以内；换成255总周期数会变成102万，误差反而更大。想要更准可以外挂晶振校准，或者改用定时器中断计时。

特别注意： 仿真跑起来走时偏快，检查DELAY三层圈数是否被改动，以及晶振是不是12MHz；数码管十位个位显示反了，把P2和P3的接线对调；这个方案CPU全程困在延时循环里，实际项目建议改定时器中断版本；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
