A15基于51单片机汇编语言独立按键控制数码管显示Proteus设计

用51单片机汇编语言做一个8按键数码管显示器：8个独立按键接在P1口，按下哪个键，数码管就显示对应的键值0到7。资料包含Proteus仿真文件和完整汇编源码，适合学按键识别和74HC595串行驱动的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个8按键数码管显示器的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求可以检测8个按键的数值，并通过数码管显示按键数值。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

8个按键一端接P1口、一端接地，按下时对应位变低。数码管的段码不直接接单片机，而是经过一片74HC595串转并芯片：单片机用P3.0送数据、P3.1送时钟，一个字节移进595，595再驱动数码管8个段。这样只占2个IO口就能驱8个段，是扩展IO的常用手法。

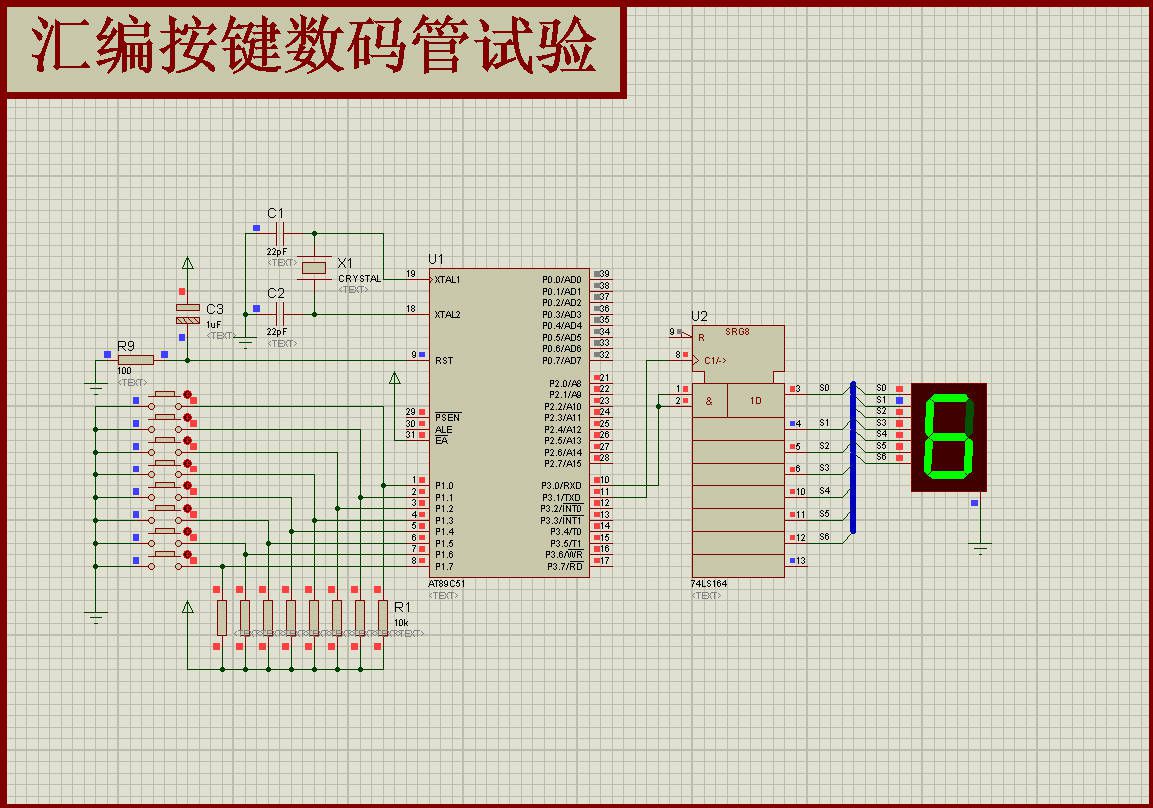

图1 Proteus仿真总览

按键识别用查表比较法。P1口"先写1再读"是51单片机的规范动作（读之前必须先往口里写全1，否则读回的值不准），读到不是0FFH说明有键按下，再和键码表逐个比对：

键值=表的下标，直接用MOVC A,@A+DPTR查段码表就能取到0~7的段码。比对命中后还要等按键抬起（CJNE A,#0FFH循环），防止一次按住显示乱跳。

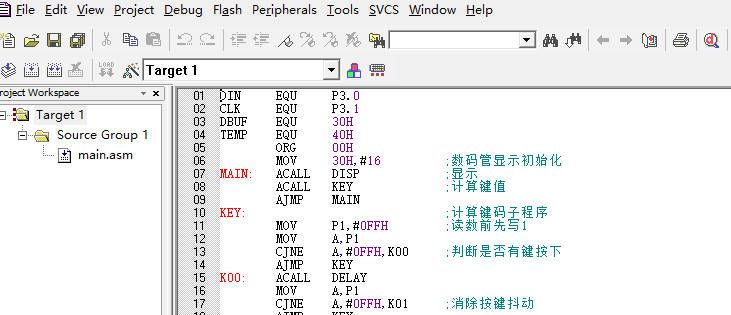

图2 汇编程序源码

串行移出8位段码是这段代码的精华，用带进位位移凑数据：

`asm
DP12: MOV R2,#8 ;移位8次
MOV A,@R0 ;取段码
DP13: RLC A ;最高位移进进位位C
MOV DIN,C ;数据位送595
CLR CLK ;产生一个上升沿
SETB CLK
DJNZ R2,DP13
`

RLC A把段码的最高位转进进位位，再从P3.0送给595的DS端；CLK先清后置给一个上升沿，595锁入这一位。重复8次，一个字节就从最低位到最高位依次送完，最后一段显示程序送出一位锁存信号，数码管亮出对应数字。

段码表SEGTAB收了16个段码，0~7直接对应8个按键，0F8H往后的留给以后扩展。

特别注意： 仿真跑起来按键没反应，检查按键是否接了上拉或依赖P1口内部弱上拉；数码管显示缺段，检查595的时钟沿是否每个数据位都给了；消抖延时约2×248×2个周期，有特殊需要可以加长；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
