A16基于51单片机汇编语言矩阵按键控制数码管显示Proteus设计

用51单片机汇编语言做一个4×4矩阵按键数码管显示器：16个按键只用8个IO口，按下矩阵里任意一个键，数码管就显示对应的键值0到F。资料包含Proteus仿真文件和完整汇编源码，适合学矩阵键盘扫描和键码合成的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个4X4矩阵按键数码管显示器的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求可以检测4X4矩阵按键的数值，并通过数码管显示按键数值。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

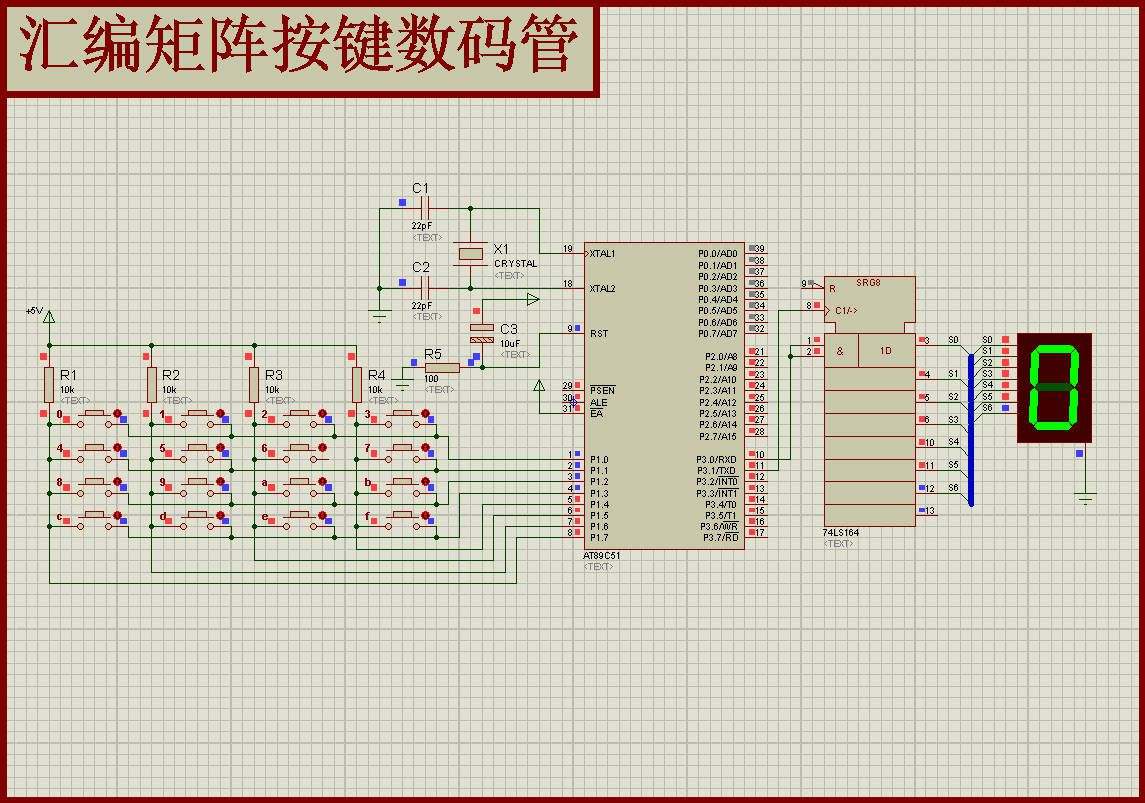

4×4矩阵按键把16个按键排成4行4列的矩阵，行线和列线交叉点上接一个按键，8根线就能识别16个键，比独立按键省一半IO口。P1口高4位接列线、低4位接行线，数码管段码还是经74HC595串行驱动（P3.0送数据、P3.1送时钟）。

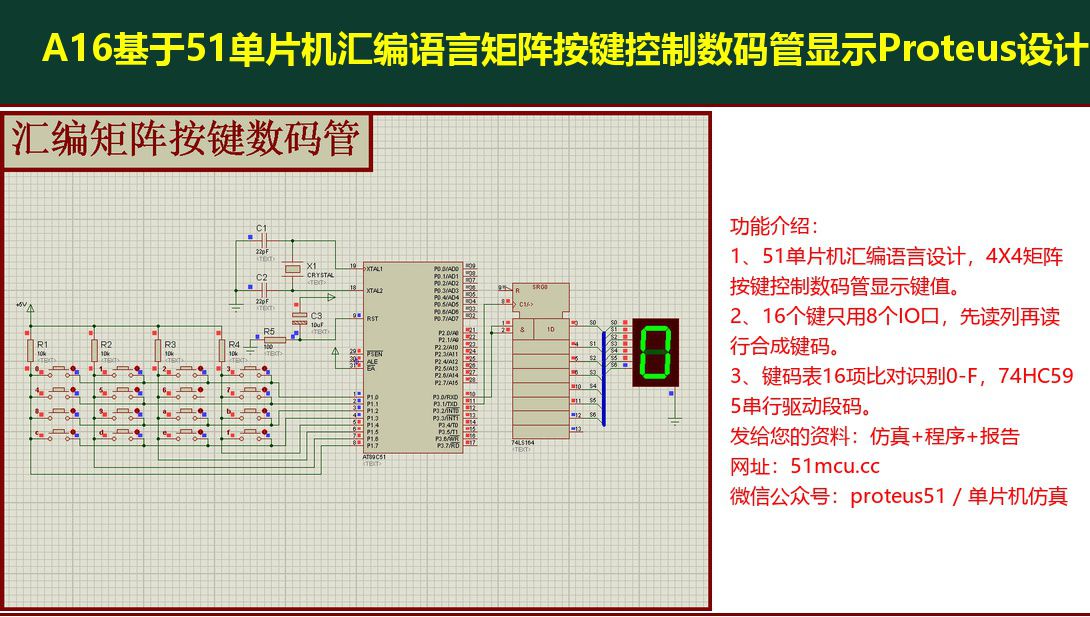

图1 Proteus仿真总览

矩阵扫描分两步：先读列、再读行，两个半字节合成一个完整键码。

`asm
KEY1: MOV P1,#0F0H ;列线写1、行线写0
MOV A,P1
CJNE A,#0F0H,K11 ;高4位有0=有键按下
K10: AJMP KEY1
K11: ACALL DELAY ;消抖
MOV P1,#0F0H
MOV A,P1
CJNE A,0F0H,K12 ;再读一次确认
SJMP K10
K12: MOV B,A ;存列值（高4位）
MOV P1,#0FH ;行线写1、列线写0，电平互换
MOV A,P1
ANL A,B ;列值+行值合成键码
MOV B,A
`

合成后的键码长这样：高4位是列号特征位，低4位是行号特征位，比如第1列第1行是81H，第4列第4行是18H。键码表K1TAB按行优先存了全部16个组合：

程序用MOVC逐个取表项和实测键码CJNE比较，相等时R2就是键值，拿它去查SEGTAB段码表，0到F都有。

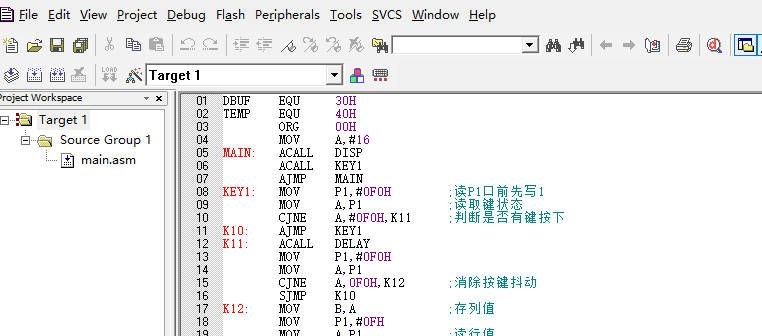

图2 汇编程序源码

段码表比A15多了5个字符段码（77H、7CH、58H、5EH、79H、71H等），除了0~9和A~F还能显示一些常用符号，日常做计算器小键盘正好够用。串行输出部分和A15完全一样：RLC A把段码最高位移进进位位，经P3.0送595的DS端，P3.1给上升沿，8次一位字节送完。

等按键释放单独做了处理：确认键值后先把P1写成0FH再循环读，等4位全部回1才返回，防止按住不放时连续触发。

特别注意： 仿真跑起来按一个键显示的值不对，先看键码表顺序和仿真里按键的物理排列是否一致；矩阵按键建议在Proteus里选带按键帽的元件；消抖和等释放两段循环都不能少；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
