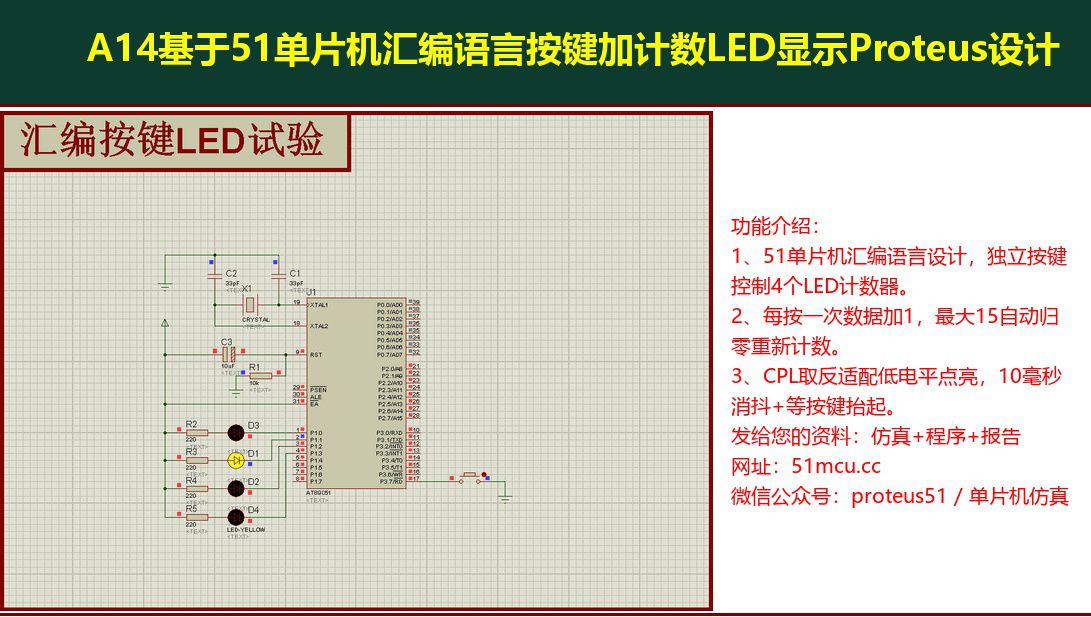

A14基于51单片机汇编语言按键加计数LED显示Proteus设计

用51单片机汇编语言做一个按键加法计数器：每按一次按键数据加1，4个LED指示灯实时显示当前数值，加到15自动归零重新开始。资料包含Proteus仿真文件和完整汇编源码，适合学按键消抖和IO口输出的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个按键控制4个LED显示的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求使用一个独立按键控制4个LED指示灯，4个指示灯代表4个字节数据，每按一次按键数据加1最大15然后从0开始计数，并把数值通过LED显示出来。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

4个LED接在P1口的低4位，每个灯代表二进制的一位，灯亮代表1、灯灭代表0，4个灯组合起来正好表示0到15。按键接P3.7，一端接地，按下为低电平。

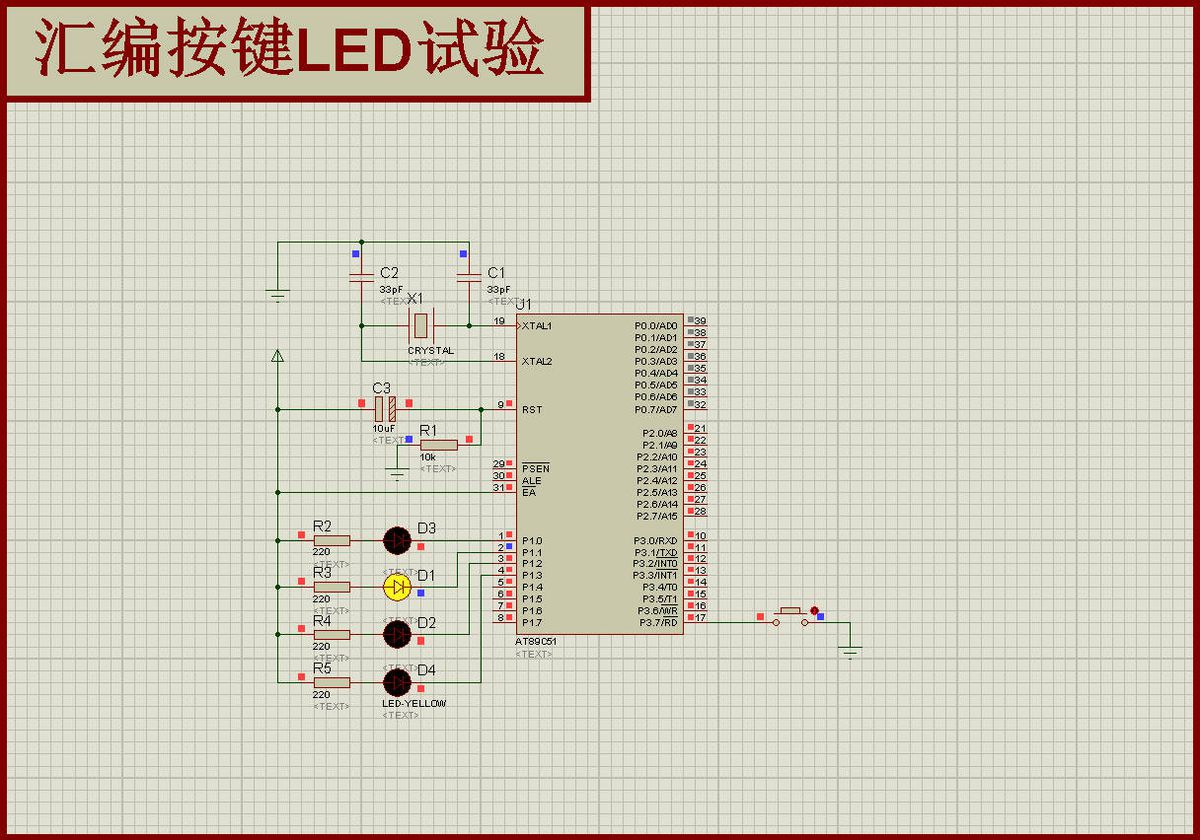

图1 Proteus仿真总览

程序主循环就三步：等按键、消抖、计数显示。计数存放在R0里，每次有效按键INC R0加1；CJNE R0,#10H判断是否到16，到16就LJMP START把R0清零重新开始。

显示前有一句关键的CPL A取反：LED是低电平点亮，而计数值高电平代表1，所以先把A取反再送P1口，数值和亮灯状态才对得上。

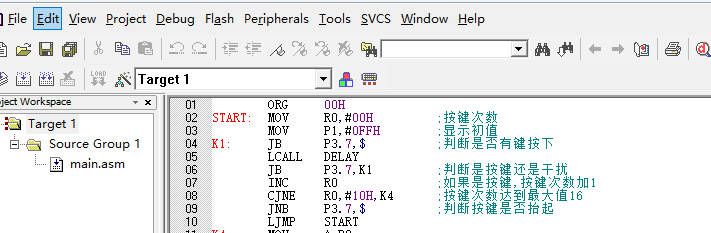

图2 汇编程序源码

按键消抖是这段代码的重点，连续判断两次：

`asm
K1: JB P3.7,$ ;等待按键按下
LCALL DELAY ;延时10毫秒消抖
JB P3.7,K1 ;再看还是低电平才算真按下，否则当干扰
INC R0 ;有效按键，次数加1
CJNE R0,#10H,K4 ;到16回初始
JNB P3.7,$ ;等待按键抬起
LJMP START
K4: MOV A,R0
CPL A ;取反，适配低电平点亮的LED
MOV P1,A ;输出显示
JNB P3.7,$ ;等待按键抬起
LJMP K1
`

等按键抬起（JNB P3.7,$）必须做，否则按住不放会被当成连续按很多次。延时子程序R5=20、R6=250两层循环，约10毫秒，是常用的机械按键消抖时长。

特别注意： 仿真跑起来按一次跳好几个数，就是消抖或等抬起没生效，检查DELAY圈数；LED亮度不均是限流电阻阻值不一致；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。

四、日期修改

资料中提供修改日期的小工具，购买资料赠送修改文件创建日期的小工具，三个下载地址都在文章最后。

五、资料下载

付费后获取下载链接，直接下载到电脑上，然后解压即可！每个链接前面都配了二维码，手机扫码可以直接跳转。

/
