A13基于51单片机汇编语言8X8点阵流水灯Proteus设计

用51单片机汇编语言做一个8×8点阵流水灯：左侧8位LED全部点亮向右滚动3次，再从右向左滚动3次，然后改成从上向下滚动3次、从下向上滚动3次，一直循环。资料包含Proteus仿真文件和完整汇编源码，适合学点阵扫描和跳转表汇编技巧的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个8X8点阵显示器的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、要求开始的时候点阵左侧8位LED全部点亮并向右侧滚动3次，然后从右向左滚动显示3次。

3、改变方向，从上方向下滚动3次，再从下到上侧滚动3次，一直循环。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

8×8点阵可以理解成8根行线加8根列线，某一根行线和某一根列线同时有效，交叉点那颗LED就亮。P0口接行线，P3口接列线，同一时刻只点亮一列，高速在8列之间轮换，整体看起来就是一行图案在流动。

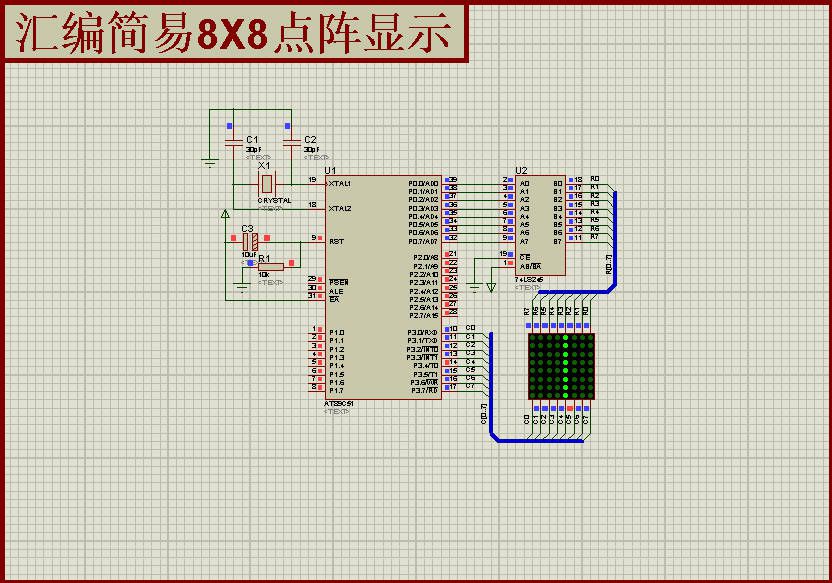

图1 Proteus仿真总览

程序用4个显示模式顺序执行，靠一张跳转表切换：

24次=滚动3次：8个位置滚完是1次，RS_CNT数到24（CJNE R0,#24判断）切下一个模式。模式3做完DSP_CNT清零回到模式0，四种方向一直循环。

跳转表这段是汇编里很经典的技巧：

`asm
MOV A,DSP_CNT
ADD A,DSP_CNT ;SJMP是双字节指令，偏移量要乘2
JMP @A+DPTR ;根据模式值散转
SWITCH: SJMP DSP_0 ;跳转表
SJMP DSP_1
SJMP DSP_2
SJMP DSP_3
`

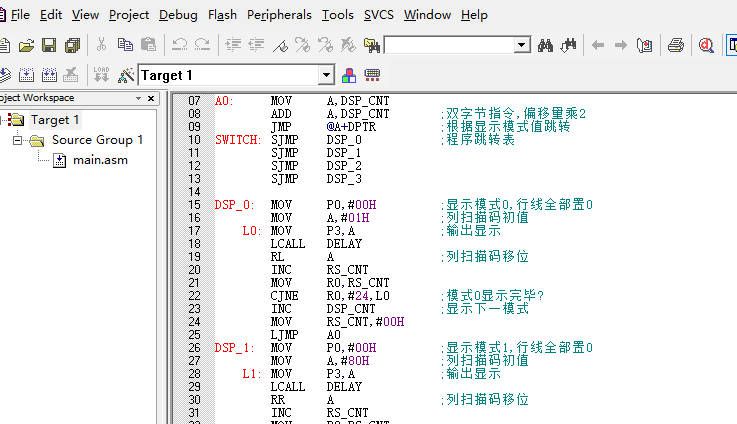

图2 汇编程序源码

水平滚动（模式0/1）时行线全灭只留一列点亮，垂直滚动（模式2/3）时列线全亮只留一行点亮，每步之间调延时子程序控制流速。延时子程序R5=10、R6=20、R7=248三层循环，约50毫秒一步，点阵滚动节奏适中。

特别注意： 仿真跑起来点阵图案缺行缺列或者方向反了，检查行线列线接线顺序是否和仿真图一致；R7用248而不是255，是为了凑整50毫秒左右的整数圈；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
