A12基于51单片机汇编语言按键控制数码管显示Proteus设计

用51单片机汇编语言做一个按键控制数码管：按键按下，2位数码管从右向左滚动显示"12345"；按键弹起，改为滚动显示"HELLO"。资料包含Proteus仿真文件和完整汇编源码，适合学汇编动态显示和按键检测的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个按键控制数码管显示的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、使用1个独立按键控制数码管的显示方式。

3、要求按键按下数码管从右向左滚动显示"12345"，当按键弹起的时候数码管从右向左滚动显示"HELLO"。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

硬件用2位共阳极数码管，P2口送段码，P3.2和P3.3分别控制两位的公共端（高电平亮），按键接在P3.7（按下为低电平）。2位显示用动态扫描：同一时刻只有一位点亮，高速轮流切换，利用人眼余晖看起来两位都亮着。

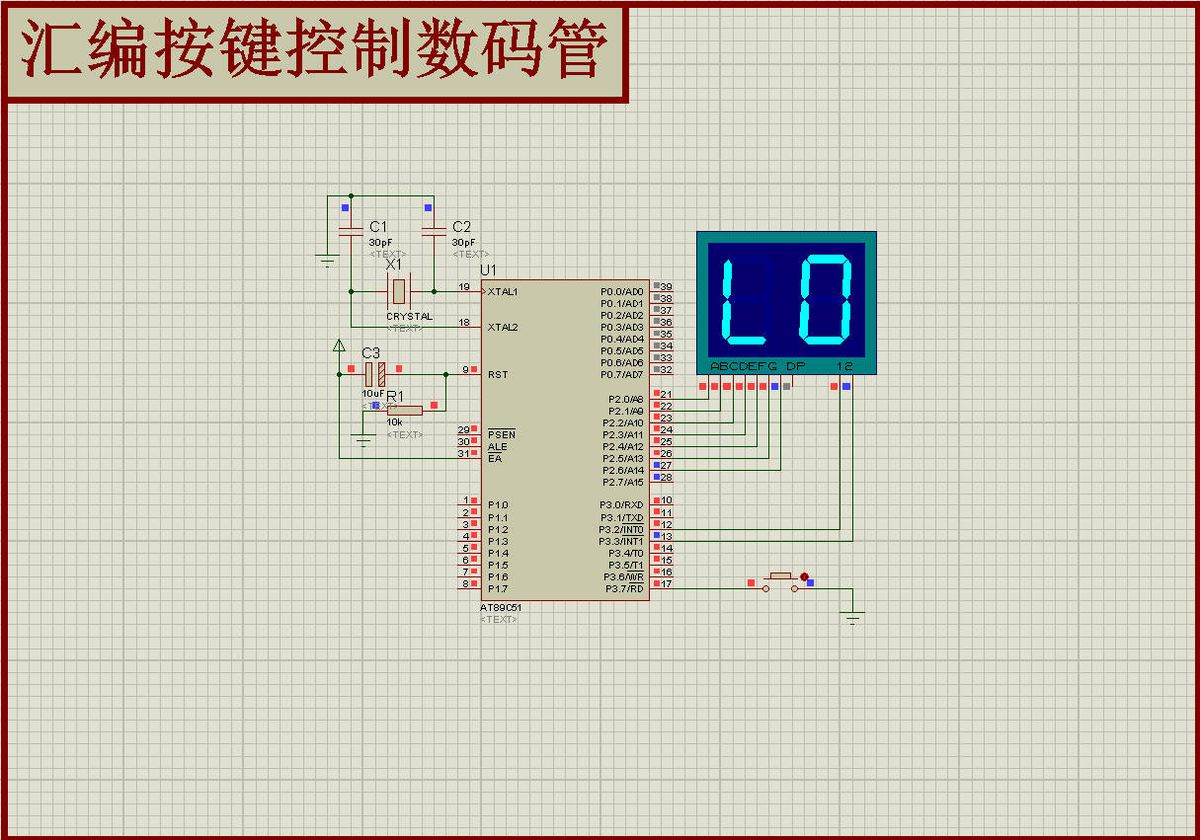

图1 Proteus仿真总览

程序一开始先判断按键电平，决定用哪张段码表：

两张段码表都是共阳段码（0和1互换，低电平点亮）：

表首和表尾都补了00H作为缓冲，滚动时字符从右侧进入、左侧移出，不会出现半亮字符。

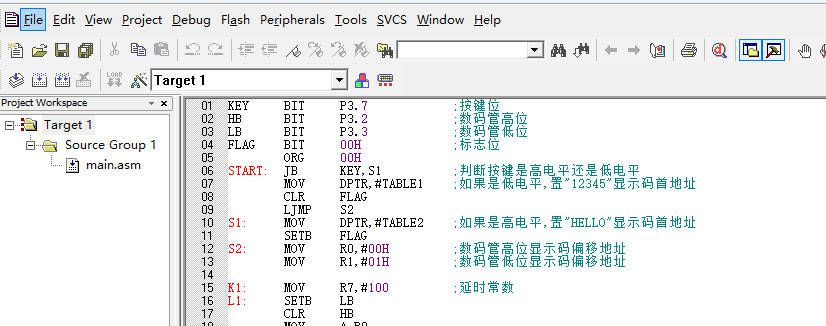

图2 汇编程序源码

滚动核心是两个偏移地址R0和R1，分别指向高位和低位的字符：

`asm
MOV R0,#00H ;高位字符偏移
MOV R1,#01H ;低位字符偏移
K1: MOV R7,#100 ;每屏动态扫描100轮
L1: SETB LB ;关低位
CLR HB ;开高位
MOV A,R0
MOVC A,@A+DPTR ;查高位段码
MOV P2,A
LCALL DELAY
SETB HB ;关高位
CLR LB ;开低位
MOV A,R1
MOVC A,@A+DPTR ;查低位段码
MOV P2,A
LCALL DELAY
DJNZ R7,L1 ;100轮后整体左移一格
INC R0
INC R1
CJNE R0,#06H,K1 ;滚完5个字符回初始
`

每扫完100轮（约125毫秒）两个偏移各加1，显示内容就向左滚动一格；R0加到06H说明5个字符滚完，LJMP START重新判断按键状态。扫描中途还嵌了一次按键电平复核：按键状态变了立刻跳回START换表，保证松手/按下后切换很快。

延时子程序R5=5、R6=250两层循环，约1.25毫秒，决定每一位的点亮时长，也就是动态扫描的占空比。

特别注意： 仿真跑起来数码管乱跳或者亮度不均，检查数码管是否是共阳极；按键检测带消抖，直接短接P3.7测试时按住停一会再松；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。

四、日期修改

资料中提供修改日期的小工具，购买资料赠送修改文件创建日期的小工具，三个下载地址都在文章最后。

五、资料下载

付费后获取下载链接，直接下载到电脑上，然后解压即可！每个链接前面都配了二维码，手机扫码可以直接跳转。

/
