A11基于51单片机汇编语言LED循环显示Proteus设计

用51单片机汇编语言做一个数码管循环显示实验：1位数码管从0到9循环显示，每个数字停留约100毫秒，资料包含Proteus仿真文件和完整汇编源码，适合学汇编语言和IO口实验的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个数码管循环显示的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、使用1个数码管显示数字。

3、要求数码管循环显示0-9。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

硬件非常简洁：一个共阴数码管的段码端直接接51单片机的P0口，公共端接地。程序要做的只有一件事——把0到9对应的段码按顺序送到P0口，每送一个停一段时间，人眼就看到数字在循环跳动。

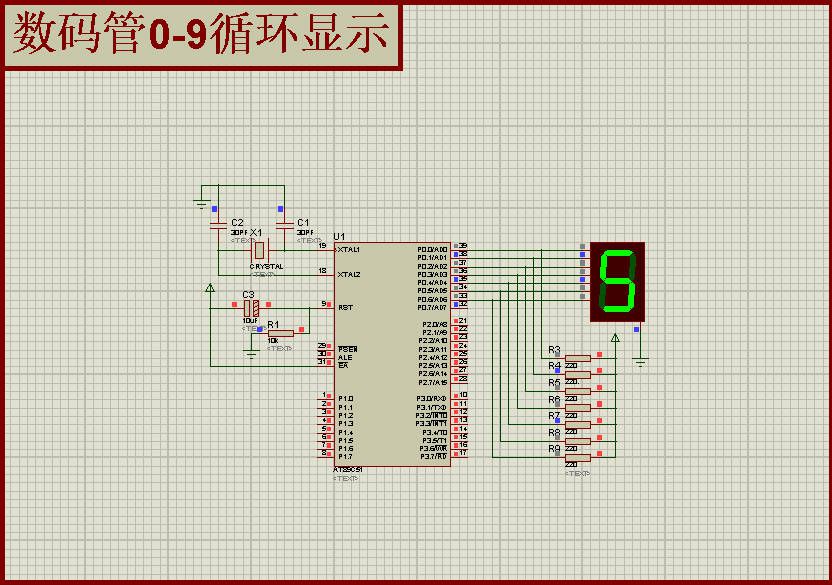

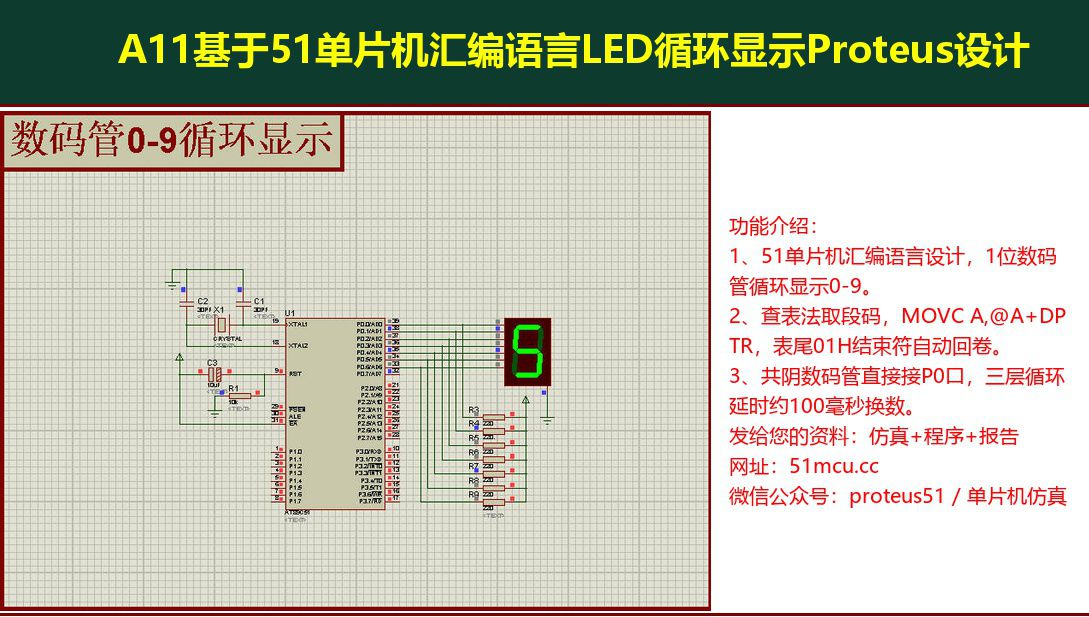

图1 Proteus仿真总览

程序用的是查表法，段码表放在程序存储器里，用DPTR指向表头，再用MOVC A,@A+DPTR取出：

表尾放了一个结束符01H。程序每取一个段码先用CJNE A,#01H判断是不是结束符：不是就送P0显示、调延时、DPTR加1继续；是结束符就LJMP START跳回表头重新开始，循环全靠这个判断实现。

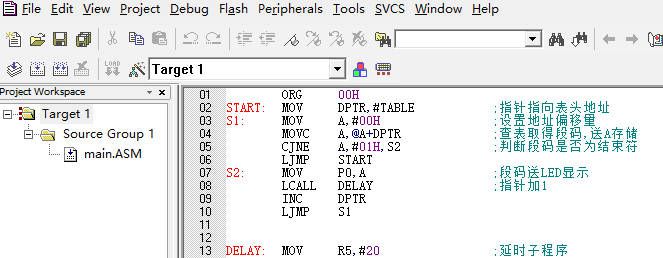

图2 汇编程序源码

延时子程序是三层循环，圈数固定：

总周期数约20×20×248≈99200个机器周期，按12MHz晶振（1个机器周期1微秒）算约100毫秒，这就是每个数字停留的时间，想看慢一点改大R5即可。

特别注意： 仿真跑起来数码管全是8或者不亮，先检查数码管是不是共阴极的、段码端和P0口接线是否完整；改了源码要重新编译生成hex再跑仿真；Proteus用7.8或8.6版本。
