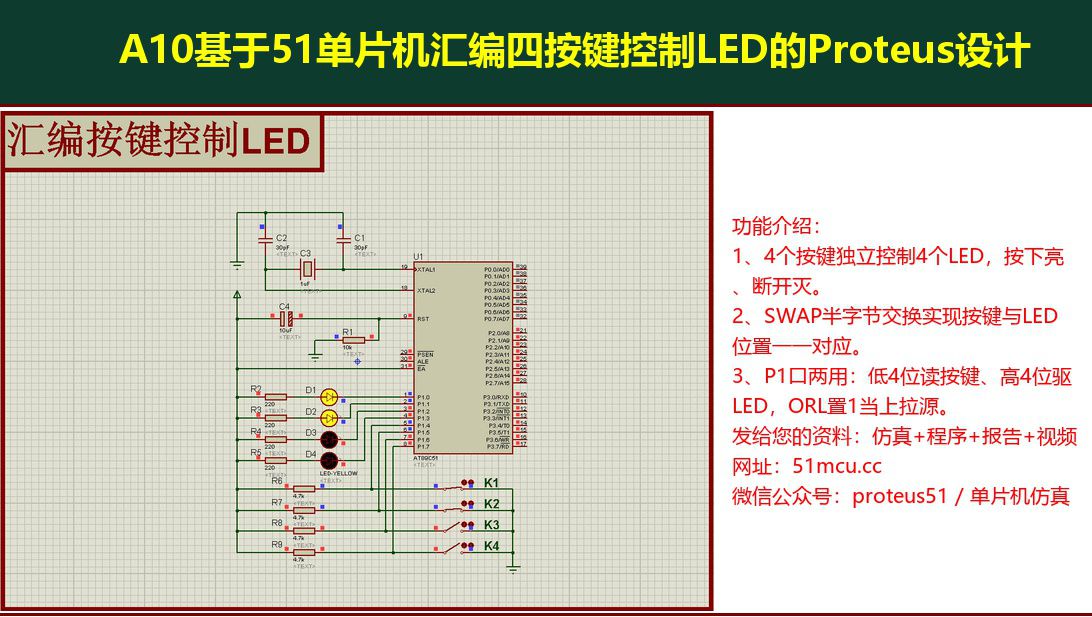

A10基于51单片机汇编四按键控制LED的Proteus设计
一、设计任务
使用51单片机设计一个四按键控制LED。
1、使用汇编语言设计。
2、使用4个按键控制4个LED。
3、每个按键对应一个LED，当按键按下的时候对应的LED点亮，按键断开的时候LED熄灭。
四条指令搞定四路独立开关，这个设计是理解51单片机口线复用和位运算的经典案例。
二、仿真演示

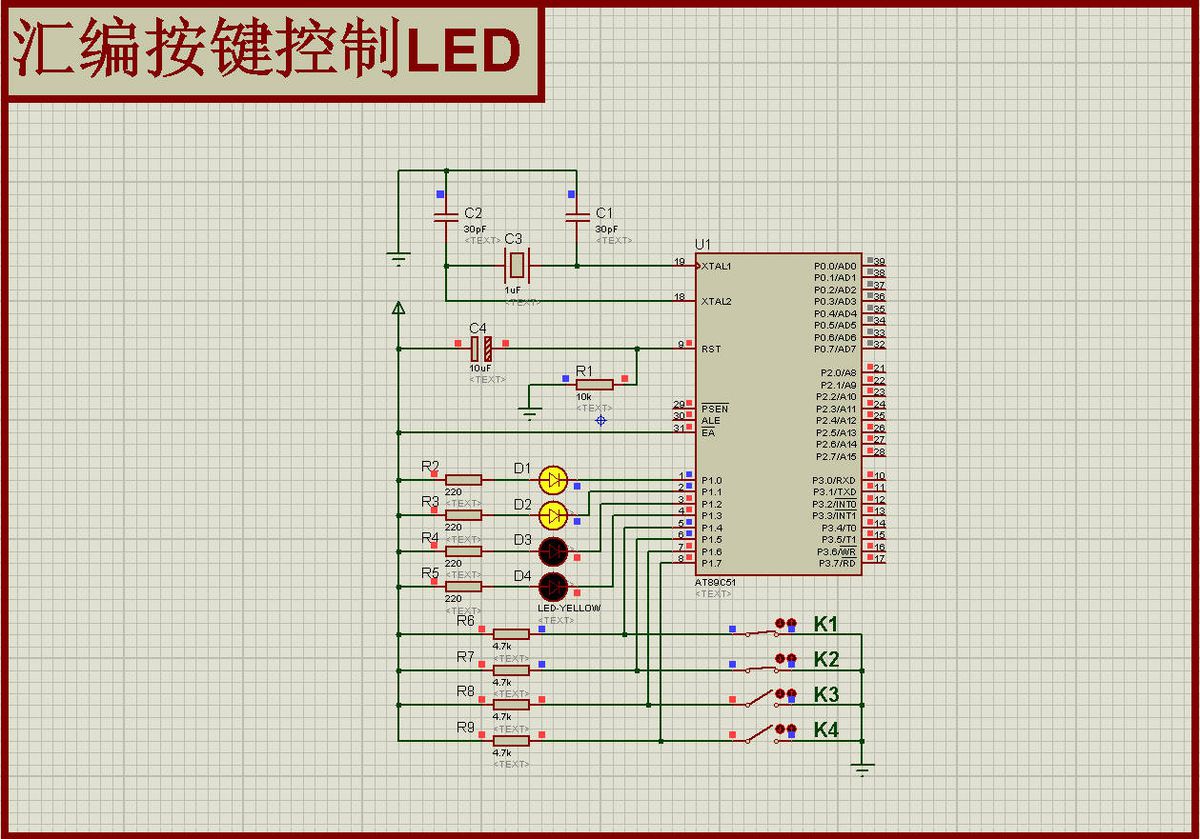

仿真里四个按键分别对应四个LED，按哪个亮哪个，松手就灭，互不干扰。

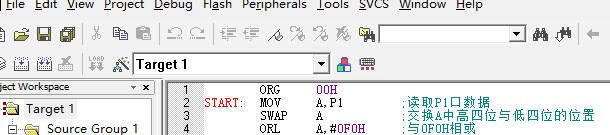

程序在Keil里用汇编编写，编译生成hex后加载到Proteus的51芯片里运行。工程截图如下：

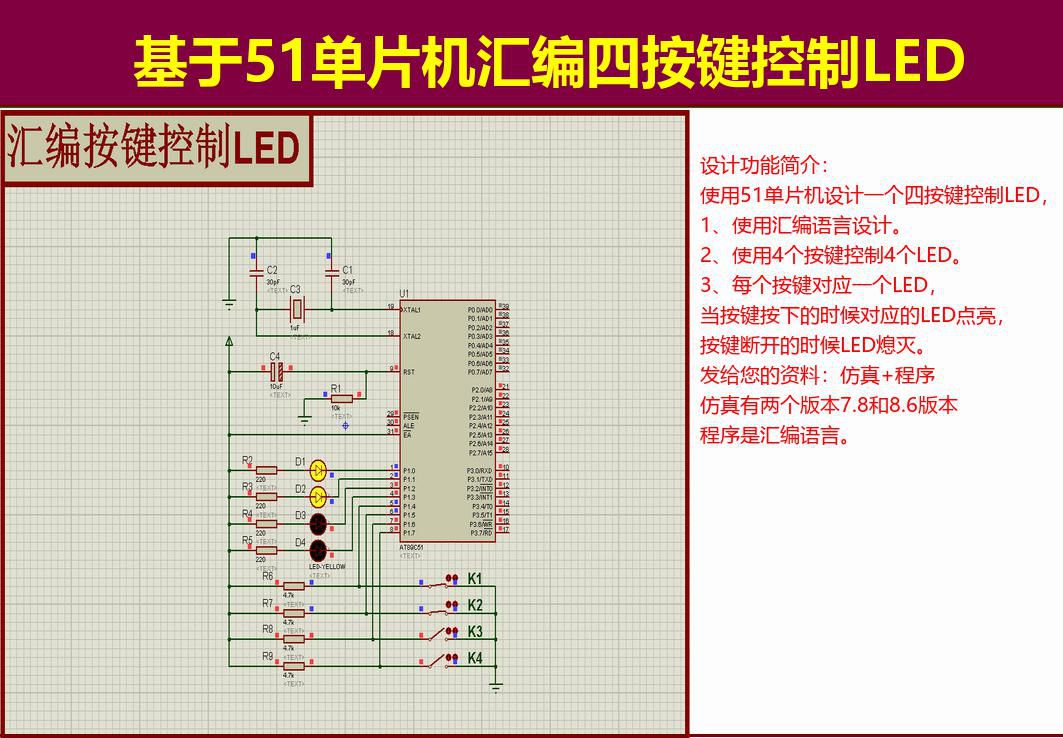

实物效果：
三、关于程序
全部程序只有四条指令：
`
START: MOV A,P1 ;读取P1口数据
SWAP A ;交换A中高四位与低四位的位置
ORL A,#0F0H ;与0F0H相或
MOV P1,A ;将开关状态送LED显示
SJMP START`
1、硬件接法：一个口两用
P1口的8条线被分成两半使用：
| 口线 | 接什么 | 方向 |
| P1.0~P1.3 | 4个按键（另一端接地） | 输入 |
| P1.4~P1.7 | 4个LED | 输出 |
按键和LED一一对应：P1.0对P1.4，P1.1对P1.5，P1.2对P1.6，P1.3对P1.7。
2、四条指令各自做了什么
第一步 MOV A,P1：把P1口8条线的状态整体读进来，低4位是按键、高4位是上一次输出的LED状态。
第二步 SWAP A：高低4位原地交换。交换后按键状态搬到了高4位，正好落在LED该在的位置上——这就是"按哪个亮哪个"的位置对应，不用查表也不用判断。
第三步 ORL A,#0F0H：高4位保持按键状态不动，低4位全部置1。这步有两个作用：把原来的LED状态清掉避免干扰；给按键脚一个高电平当上拉源，下一步读回来时没按的键是1、按下的键是0。
第四步 MOV P1,A：高4位（按键状态）送到LED，低4位（全1）送到按键脚。
然后SJMP START无限循环，每圈几微秒，四路开关实时响应。
3、一步一态对照表
以"按下接P1.0的第一个按键"为例：
| 步骤 | 高4位 | 低4位 | 说明 |
| 读入P1 | 原LED态 | 1110 | P1.0被接地，读回0 |
| SWAP后 | 1110 | 原LED态 | 按键态搬到高位 |
| ORL后 | 1110 | 1111 | 低位全置1 |
| 输出到P1 | P1.4=0→亮 | 全1 | 第一个LED亮 |
4、为什么不用消抖
和A07的台灯一样，这里没有软件消抖。但对这个设计影响很小：按键抖动只有几毫秒，期间对应LED也只是微闪，肉眼看不出来。如果哪天要做"按一次加一分"的计数器，就必须加消抖。
特别注意： 如果按某个键亮的是另一个LED，检查按键和LED的口线对应关系；如果亮灭相反，把LED改成共阴极接法，或输出前对高4位取反。
四、特别注意
特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
