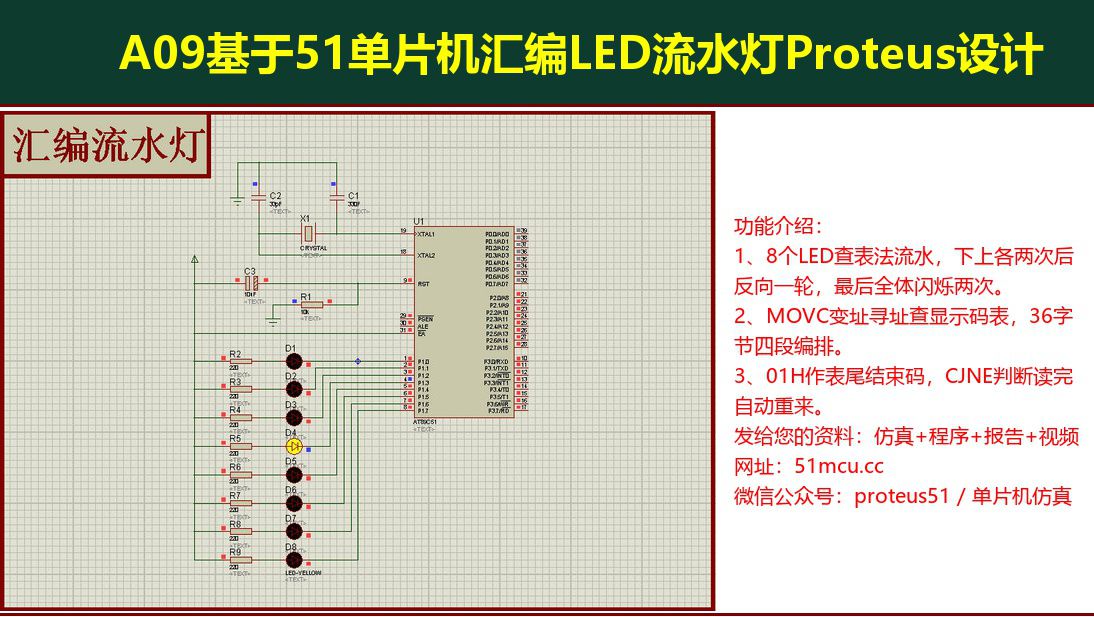

A09基于51单片机汇编LED流水灯Proteus设计
一、设计任务
使用51单片机设计一个简易LED流水灯。
1、使用汇编语言设计。
2、使用8个LED进行流水。
3、流水灯先自上而下流水两次，然后自下向上流水两次，最后全部LED闪烁两次。
4、重复以上的流水过程。
同样8个LED，这个设计不靠移位指令，改用查表法，可以做出比单向流水更丰富的花样。
二、仿真演示

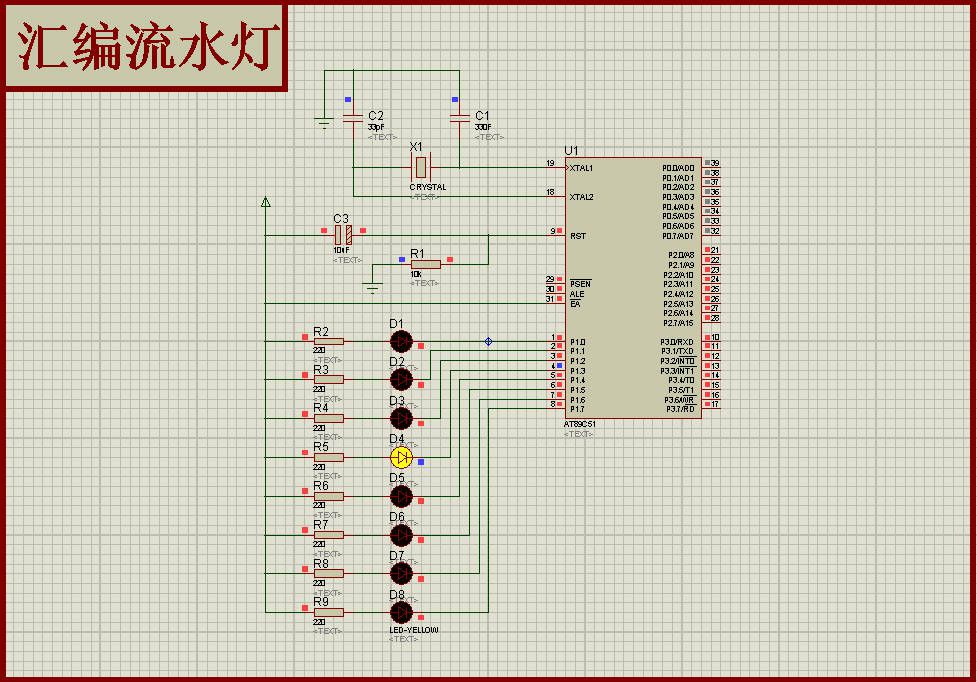

仿真里能看到流水灯先下上各跑两轮，然后反向再跑一轮，最后全体闪烁两次，接着循环。

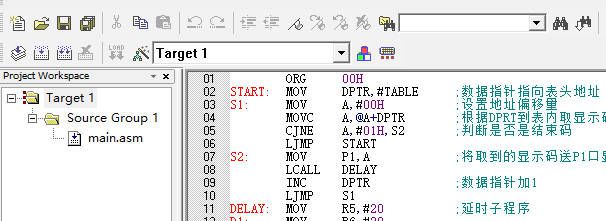

程序在Keil里用汇编编写，编译生成hex后加载到Proteus的51芯片里运行。工程截图如下：

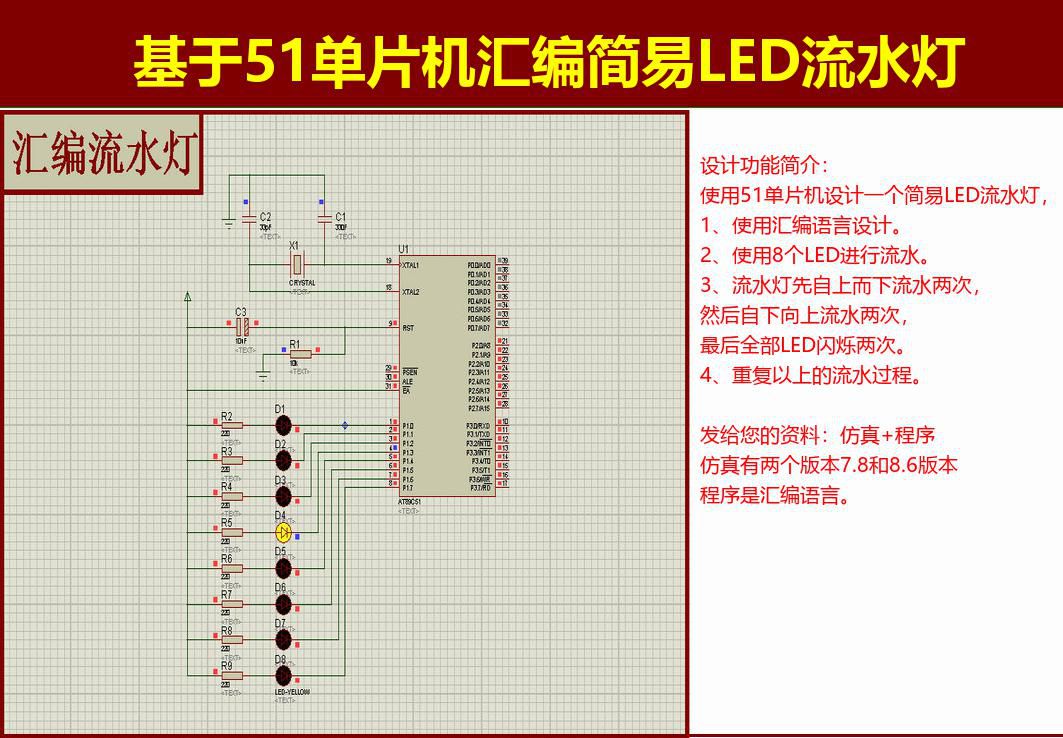

实物效果：
三、关于程序
核心思路：把每一步的显示码预先写进一张表，程序按顺序从表里取数送P1口。
`
START: MOV DPTR,#TABLE ;数据指针指向表头地址
S1: MOV A,#00H ;设置地址偏移量
MOVC A,@A+DPTR ;根据DPTR到表内取显示码
CJNE A,#01H,S2 ;判断是否是结束码
LJMP START
S2: MOV P1,A ;将取到的显示码送P1口显示
LCALL DELAY
INC DPTR ;数据指针加1
LJMP S1`
1、MOVC查表指令怎么工作
MOVC A,@A+DPTR 是"变址寻址"指令：把DPTR（表头地址）加上A里的偏移量，到ROM对应位置取出一个字节。
这个程序每圈把A清0当偏移量、用DPTR逐字节往前走，效果就是按顺序读表：第一次读表头第0字节，DPTR加1，第二次读第1字节，以此类推。
2、显示码表全貌
表一共36个字节，分四大段：
| 段 | 内容 | 效果 |
| 第1段 | 0FEH,0FDH,0FBH,0F7H / 0EFH,0DFH,0BFH,07FH | 下流水一次+上流水一次 |
| 第2段 | 同上8个再重复一遍 | 完成设计要求的"各两次" |
| 第3段 | 07FH,0BFH,0DFH,0EFH / 0F7H,0FBH,0FDH,0FEH | 反向流水各一次 |
| 第4段 | 00H,0FFH,00H,0FFH | 全灭全亮，闪烁两次 |
| 结束码 | 01H | 读到它就跳回START重来 |
第3段是程序比基础需求多加的花样：反向流水，视觉上更丰富。
3、结束码为什么是01H
显示码只有三种形态：只有一位是0的（xxFH）、全0的（00H）、全1的（0FFH），不可能出现01H。所以拿01H当"表尾哨兵"是安全的。
判断用CJNE（比较不等跳转）：取到的数不是01H，就去S2显示；是01H，说明表读完了，LJMP START重新开始。
4、查表法和移位法的区别
| 移位法（A08） | 查表法（A09） | |
| 原理 | RLC/RRC算出来 | 预先存好查出来 |
| 花样 | 只能顺序流动 | 任意顺序、可重复、可闪烁 |
| 改花样 | 改指令逻辑 | 只改表里的数据 |
| 占用 | 省ROM | 每个步骤占1字节ROM |
想做更复杂的灯光秀（比如两边往中间挤、随机闪烁），就用查表法，把想要的效果一个个写进表里即可。
特别注意： 表里的数据用DB定义在程序末尾，增删字节后结束码01H必须留在最后；偏移量A每圈都要清0，别忘了。
四、特别注意
特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
