A03基于8086单片机交通灯Proteus设计，asm

用8086汇编语言做一个双向交通灯仿真：东西方向绿灯10秒，黄灯闪烁3次，然后切换到南北方向绿灯，重复上述过程。资料包含Proteus仿真文件和完整汇编源码，适合学汇编语言和接口实验的同学参考。

一、设计实现功能

本设计功能简介：使用8086芯片和汇编语言设计一个交通灯的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。
2、东西方向10s绿灯，然后黄灯闪烁3次，切换到南北显示绿灯，重复上述过程。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的main.exe。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

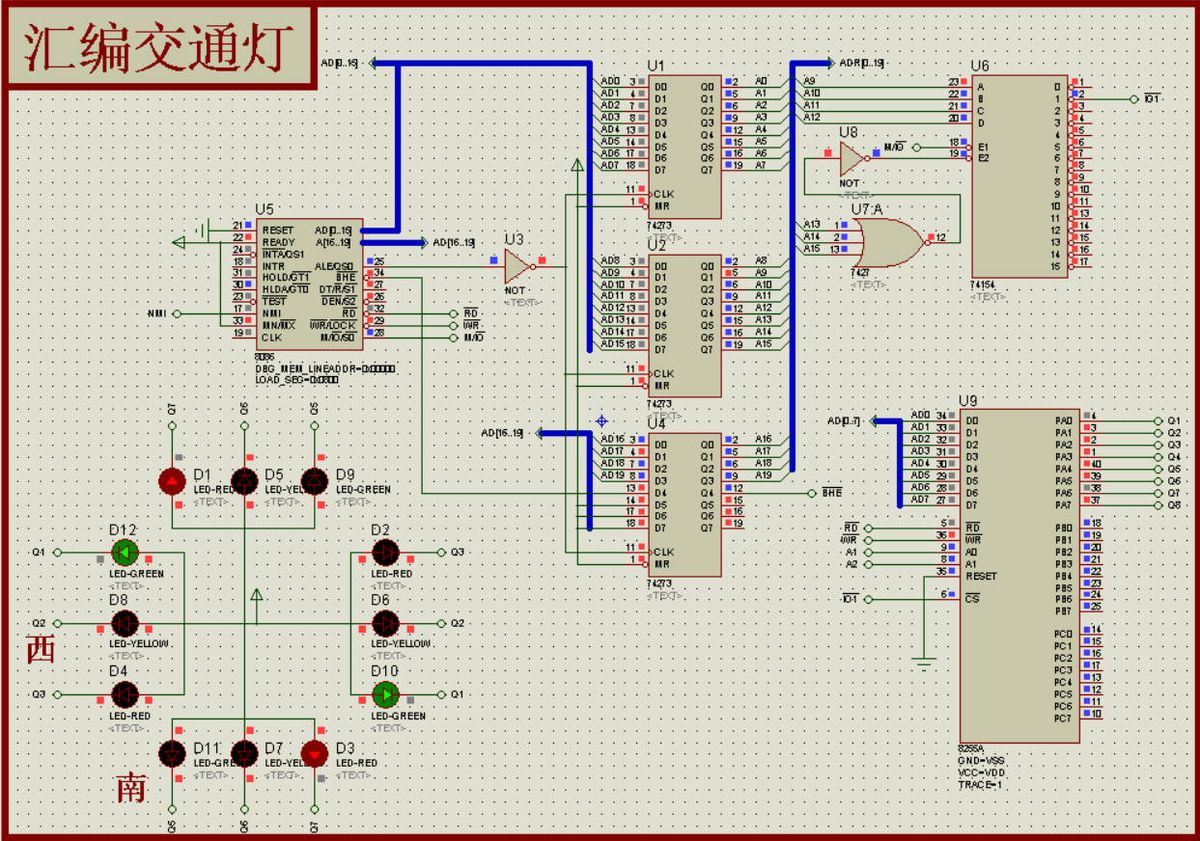

硬件链路：8255A的A口（端口地址0200H）接12个LED，东西、南北各一组。程序先往控制端口0206H写控制字80H，把A口设为方式0输出，再往A口写0FFH完成初始化，之后所有灯光状态都通过0200H端口送出，一个字节就是一组灯的状态。

图1 Proteus仿真总览

0200H端口输出的数据和每个阶段的对应关系如下：

四个阶段走完跳回阶段1，循环往复，这就是交通灯的全部控制逻辑。

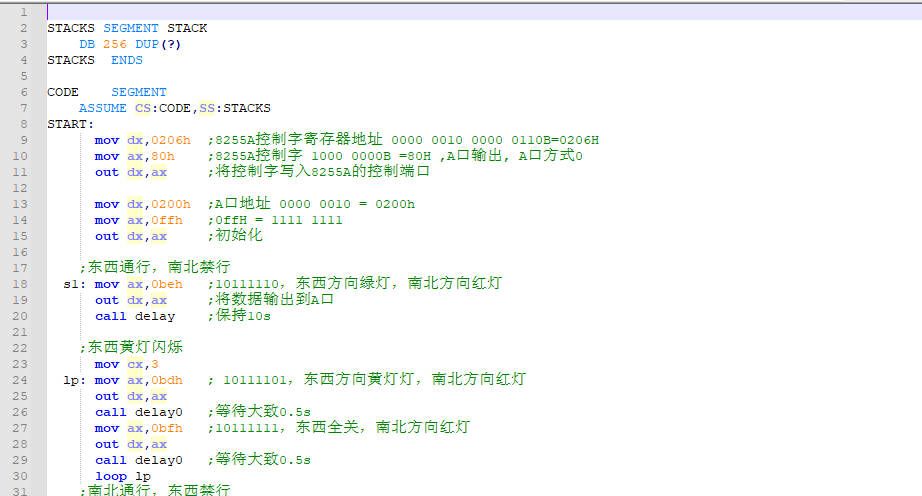

图2 汇编程序源码

延时用双层循环实现，公式：T ≈ BX × CX × 17 ÷ 主频。两个延时子程序共用一个内层圈数CX=5882，只改外层BX：

5882的来历：8086的LOOP指令跳转时占17个时钟周期，5882×17约10万个周期，按5MHz主频正好约20ms，是延时粗调的最小单位。换成别的主频，延时时间等比例变化，改BX即可。

黄灯闪烁的写法是CX=3的计数循环：每轮先送黄灯段码保持0.5秒，再送全关段码黑0.5秒，LOOP指令自动减1计数，3轮就是闪3次。

特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成exe再跑仿真。
