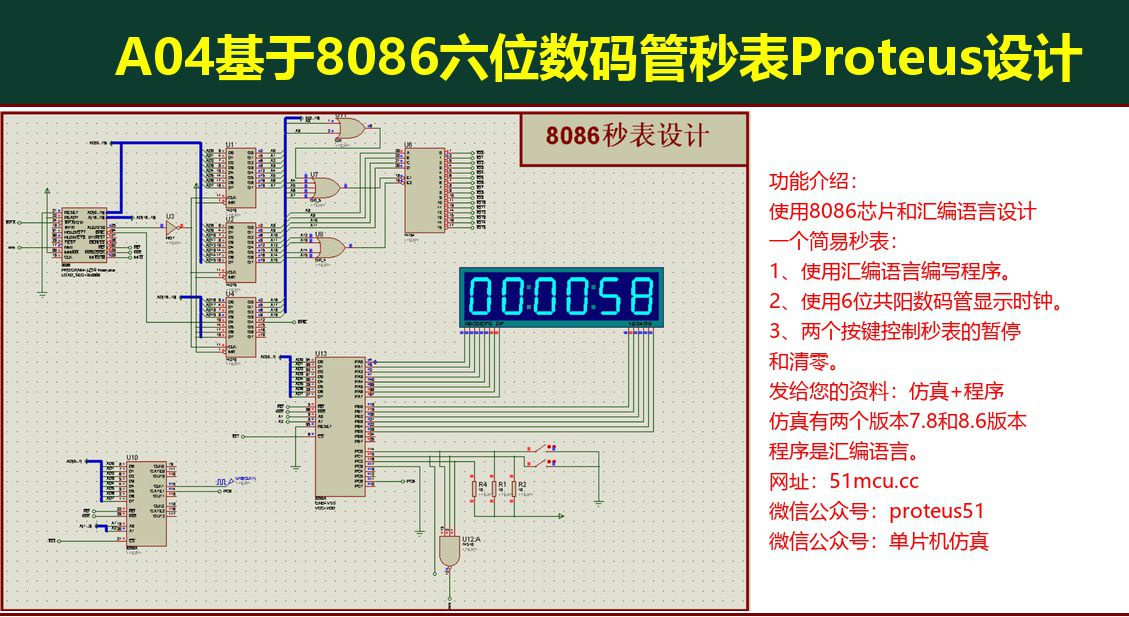

A04基于8086六位数码管秒表Proteus设计，asm

用8086汇编语言做一个六位数码管秒表仿真：6位共阳数码管显示时分秒，两个按键控制秒表的暂停和清零。资料包含Proteus仿真文件和完整汇编源码，适合学汇编语言和8253/8255/8259接口实验的同学参考。

一、设计实现功能

本设计功能简介：使用8086芯片和汇编语言设计一个简易秒表，要求以下功能：

1、使用汇编语言编写程序。
2、使用6位共阳数码管显示时钟。
3、使用两个按键控制秒表的暂停和清零，当暂停按键按下的时候秒表暂停，松开的时候秒表开启。当清零按键按下的时候秒表显示清零，按键松开的时候秒表继续显示。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的main.exe。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

这套设计是经典的"三片接口芯片"组合：8253定时器产生基准脉冲，经8259中断控制器向8086申请中断；8255的A口送段码、B口做位选，驱动6位共阳数码管动态扫描；C口负责读按键和给8253送GATE控制信号。

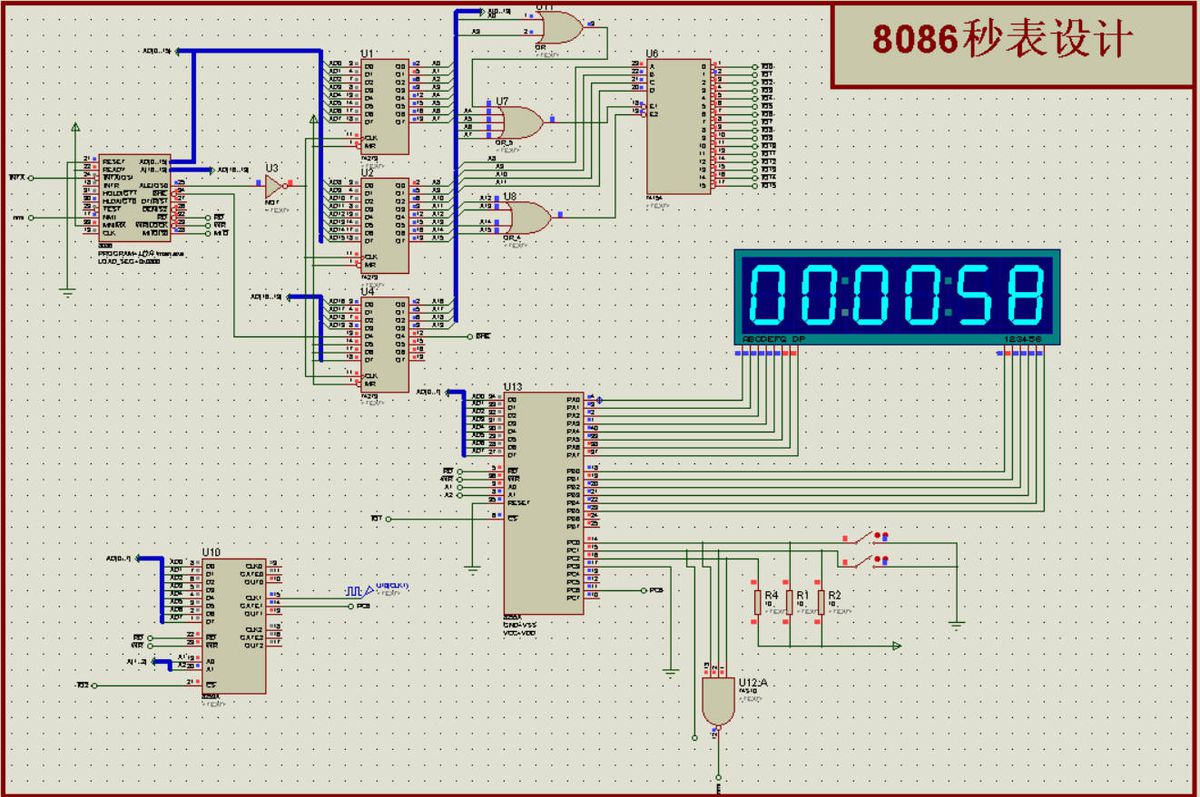

图1 Proteus仿真总览

三片芯片的端口分配如下：

显示缓冲BUF共6个字节，和数码管位的对应关系是：BUF秒个位、BUF+1秒十位、BUF+2分个位、BUF+3分十位、BUF+4时个位、BUF+5时十位。时、分、秒的计数值分别存在DAT3、DAT2、DAT1里，显示时先除以10拆出十位和个位，再查段码表送A口。

段码表LEDTAB存的是0~F共16个段码（3FH、06H、5BH、4FH、66H、6DH、7DH、07H、7FH、6FH、77H、7CH、39H、5EH、79H、71H）。因为数码管是共阳的，查表取出的段码要先用NOT指令取反，再送A口。

位选码从B口高6位逐位送出：秒个位11100000B、秒十位11010000B、分个位11001000B、分十位11000100B、时个位11000010B、时十位11000001B。每点亮一位短暂延时后清屏，6位轮流扫描，利用视觉暂留显示完整时钟。

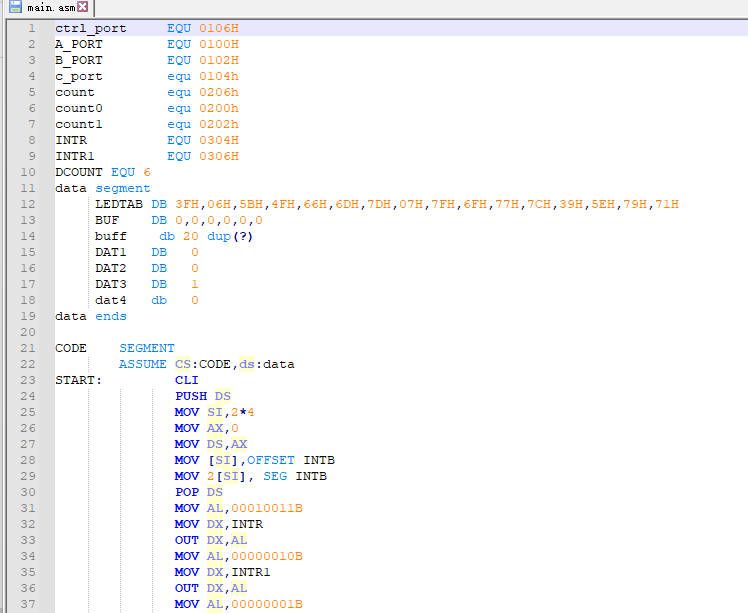

图2 汇编程序源码

中断部分：程序先用CLI关中断，把服务程序INTB的入口地址写进中断向量表2号入口（偏移地址8），再向8259送初始化命令字（ICW1=00010011B、ICW2=00000010B、ICW4=00000001B），最后STI开中断。服务程序INTB本身只做一件事：向20H端口发中断结束字20H（EOI），计时累计在主程序里完成。

两个按键都接在C口，低电平有效。C口bit0是暂停键：按下时先把当前显示值存进备份区，再向C口送01110000B控制8253计数器1的GATE门，计数暂停、显示保持；松开后恢复计时。C口bit1是清零键：按下时把BUF六位和DAT2清零、DAT3置1，再向C口送10110000B控制计数器0的GATE门，秒表从0重新开始。

特别注意： 仿真跑起来数码管不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成exe再跑仿真。
