A02基于51单片机汇编语言数字时钟Proteus设计，asm

用51单片机汇编语言做一个数字时钟仿真：8位共阴数码管显示时分秒，3个按键分别设定时、分、秒。资料包含Proteus仿真文件和完整汇编源码，适合学汇编语言和定时器中断的同学参考。

一、设计实现功能

本设计功能简介：使用51单片机设计一个电子时钟的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。
2、使用8位共阴数码管模拟显示时钟的时分秒。
3、有3个独立按键，分别可以设定时、分、秒。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

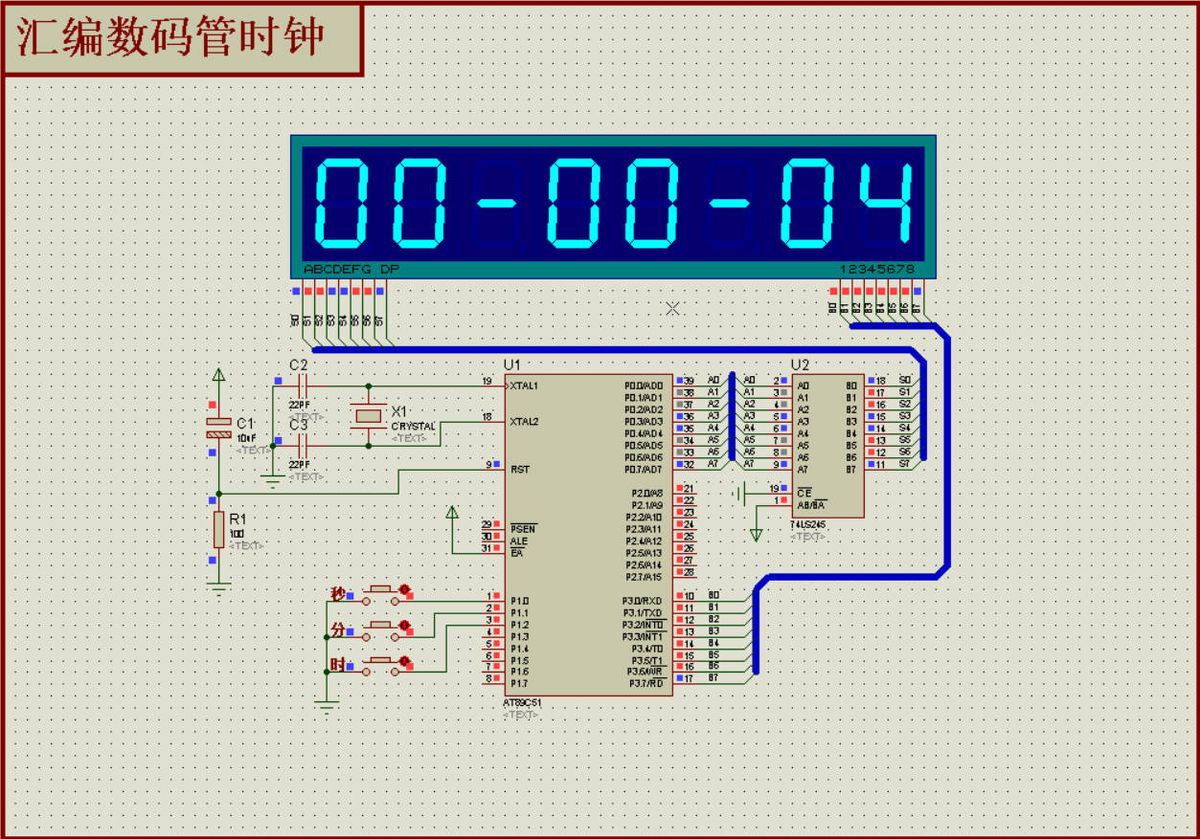

硬件链路：P0口送段码，接8位共阴数码管的段选；位选用P3口控制，P3.6/P3.7是秒的十位/个位，P3.3/P3.4是分的十位/个位，P3.0/P3.1是时的十位/个位，P3.5和P3.2两个位置送分隔符。时分秒三个计时单元分别放在内部RAM的30H、31H、32H。

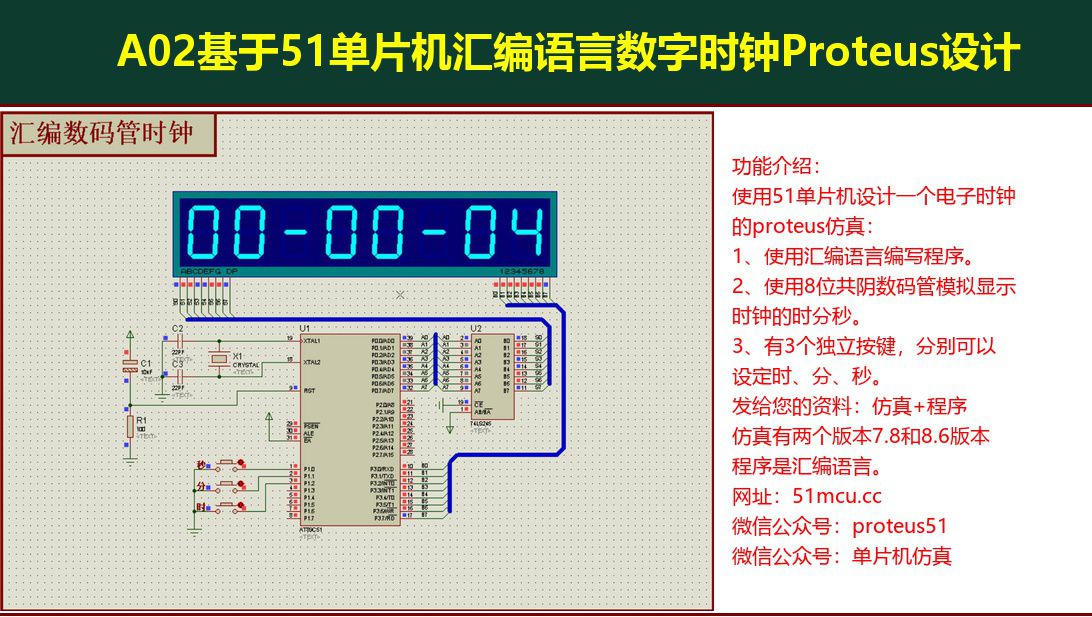

图1 Proteus仿真总览

计时核心是定时器0：工作于模式1（16位定时器），初值TH0/TL0按65536-50000装入，每50ms中断一次；中断服务程序里用TCNT（34H）计数，满20次就是1秒，秒加1；秒满60进分钟，分钟满60进小时，小时满24全部清零，回到00:00:00。

50ms的来历：12MHz晶振下机器周期1微秒，50000个计数正好50毫秒；换成别的晶振，定时时间等比例变化，改初值即可。

显示用动态扫描：DISPLAY子程序把秒、分、时分别除以10拆出十位和个位，用MOVC A,@A+DPTR查表取段码送到P0，同时把P3对应位选脚置零选中当前位数码管，送完马上置1关闭，8个位置轮流点亮，利用视觉暂留就能看到完整的时、分、秒。

段码表存在程序末尾的TABLE里，是共阴数码管的0到9：3FH、06H、5BH、4FH、66H、6DH、7DH、07H、7FH、6FH。两个冒号分隔符送的是40H，也就是g段，显示中间一横。

按键设定部分：P1.0、P1.1、P1.2分别是秒、分、时设定键，低电平有效。主循环检测到哪个键按下，先调DELAY去抖，确认键仍然按下才给对应计时单元加1；加完之后循环等待按键抬起，避免按住不放数字连续狂跳。小时加到24时，分钟和秒跟着一起清零。

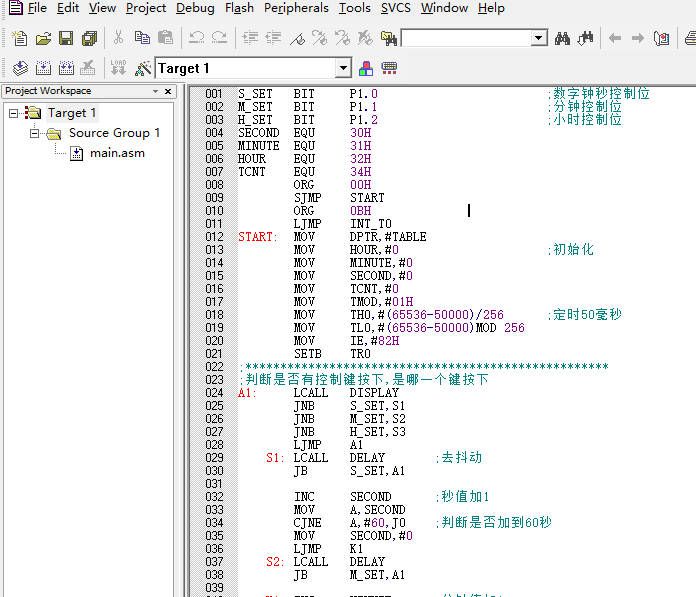

图2 汇编程序源码

特别注意： 仿真跑起来数码管不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
