A07基于51单片机汇编LED台灯Proteus设计

一、设计任务

使用51单片机设计一个开关灯。

1、使用汇编语言设计。

2、使用1个按键开关设计控制LED，当按键按下打开LED，按键断开就关闭LED。

一个按键、一个LED，构成最精简的"台灯"模型。这个设计是学位操作和判转指令的好例子。

二、仿真演示

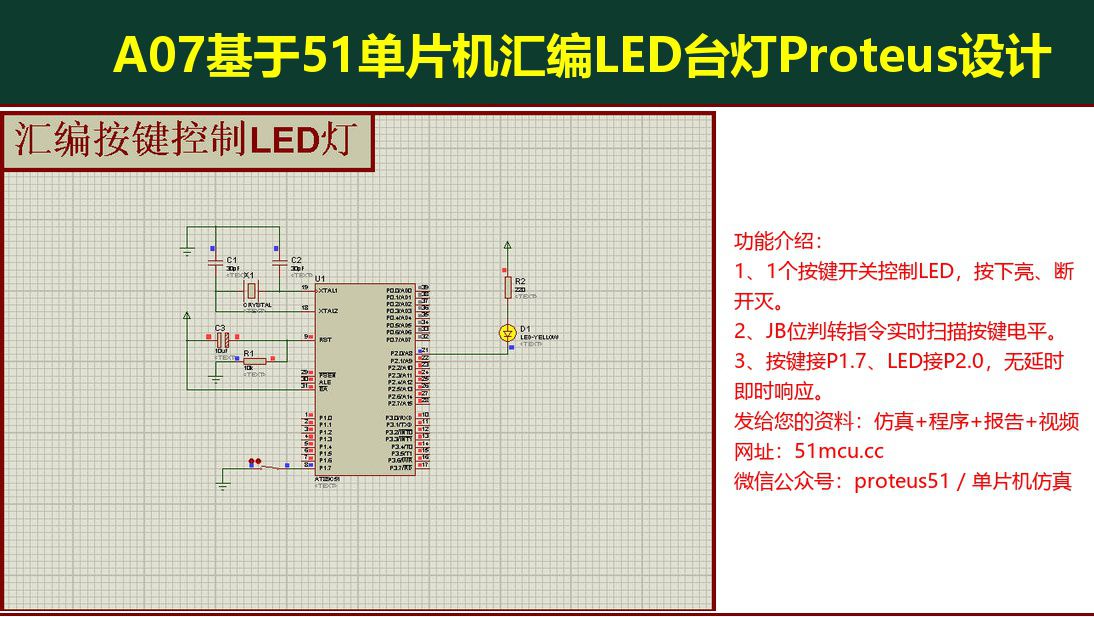

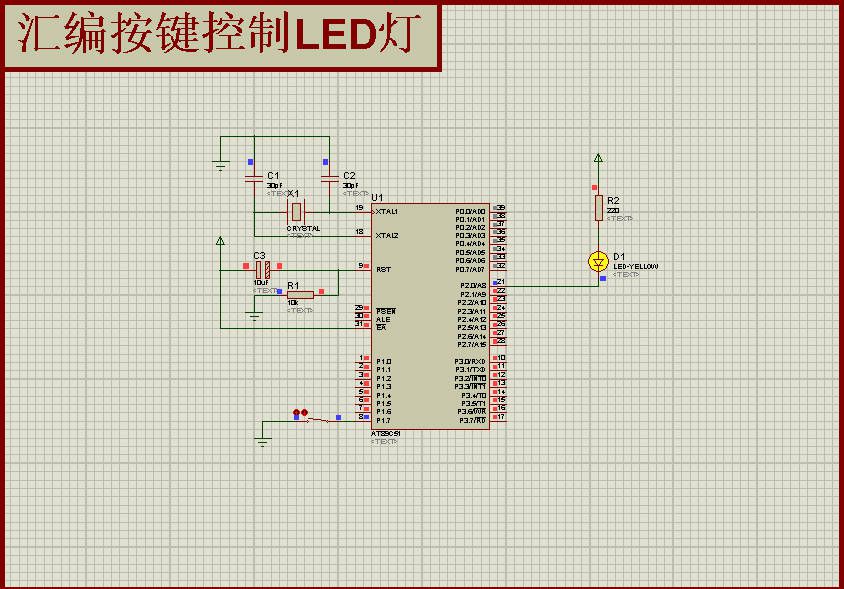

仿真里按下按键LED点亮，松开按键LED熄灭，和真实台灯开关的逻辑一样。

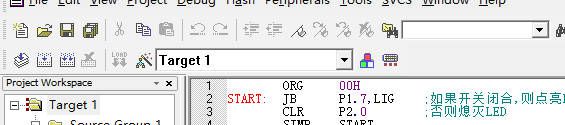

程序在Keil里用汇编编写，编译生成hex后加载到Proteus的51芯片里运行。工程截图如下：

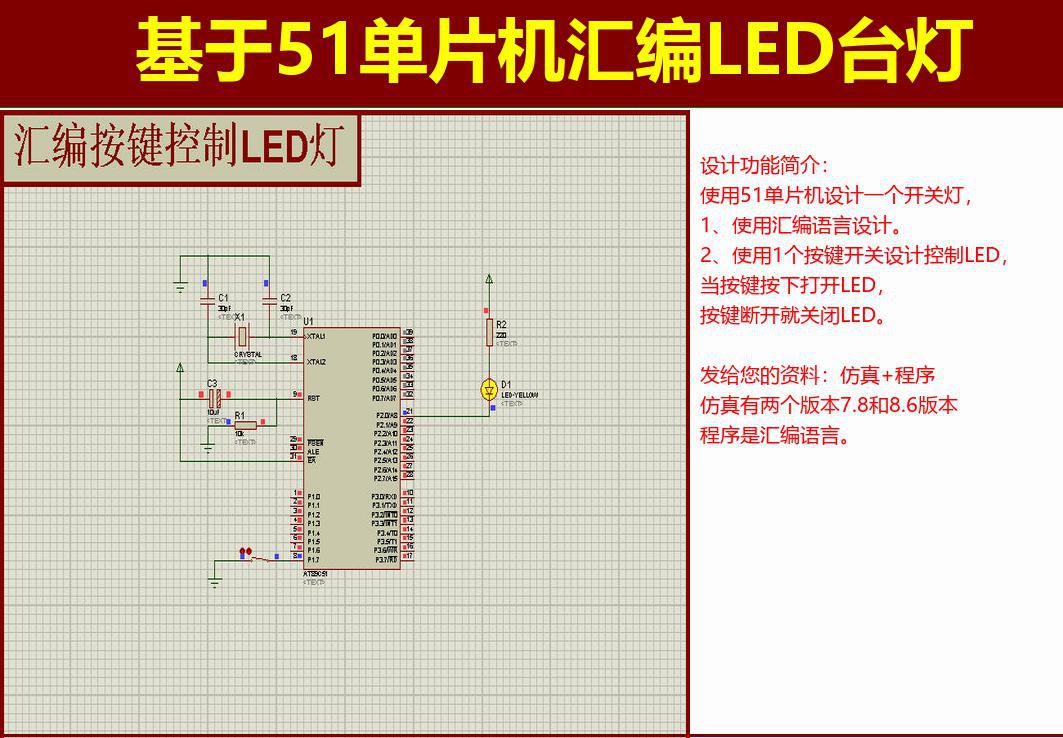

实物效果：

三、关于程序

整个程序只有七行，但用到了汇编里最常用的两条指令：

`
START: JB P1.7,LIG ;如果开关闭合,则点亮LED
CLR P2.0 ;否则熄灭LED
SJMP START
LIG: SETB P2.0
SJMP START
`

1、JB判转指令怎么读

JB是"位判转"指令，意思是：检测某一位，是1就跳转，不是1就顺序执行。

按键接在P1.7口线上，LED接在P2.0口线上。程序不停循环扫描P1.7的电平，实时决定P2.0的状态，这就是"扫描式"开关控制。

2、为什么看不到延时

这个程序里没有任何DELAY，每圈循环只执行三四条指令，几个微秒就转完一圈。也就是说P1.7的电平每时每刻都在被检测，按键响应是即时的。

好处是响应快；代价是按键的机械抖动没有过滤。按键按下和松开的瞬间，触点会连续通断几毫秒，高速循环下这点抖动会被如实反映出来。对台灯来说肉眼几乎察觉不到，但如果以后做"按一下计数一次"的设计，就必须加消抖延时。

3、占用的口线

如果想把按键或LED换到别的口线，只改程序里这两处的位地址即可，电路其他部分不用动。

特别注意： 如果发现亮灭逻辑和预期相反，检查LED是共阳极还是共阴极接法，把SETB和CLR对调即可。

四、特别注意

特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
