A06基于51单片机汇编流LED闪烁Proteus设计
一、设计任务
使用51单片机设计一个闪烁的LED。
1、使用汇编语言设计。
2、使用单片机控制1个LED进行闪烁，亮一段时间、灭一段时间，一直循环。
这个设计是汇编入门的最小实例：整个程序只有"点灯-延时-灭灯-延时"四步，适合第一次接触51汇编的人把软硬件流程跑通。
二、仿真演示

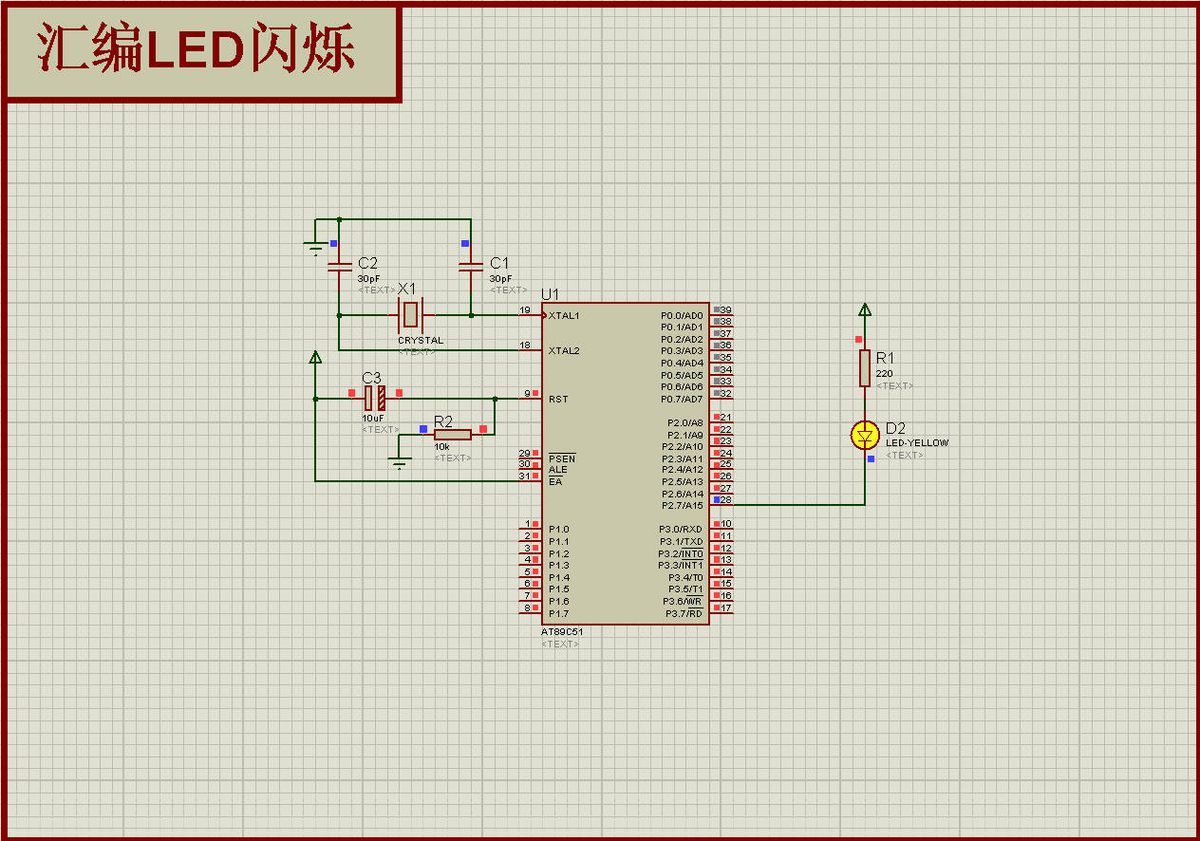

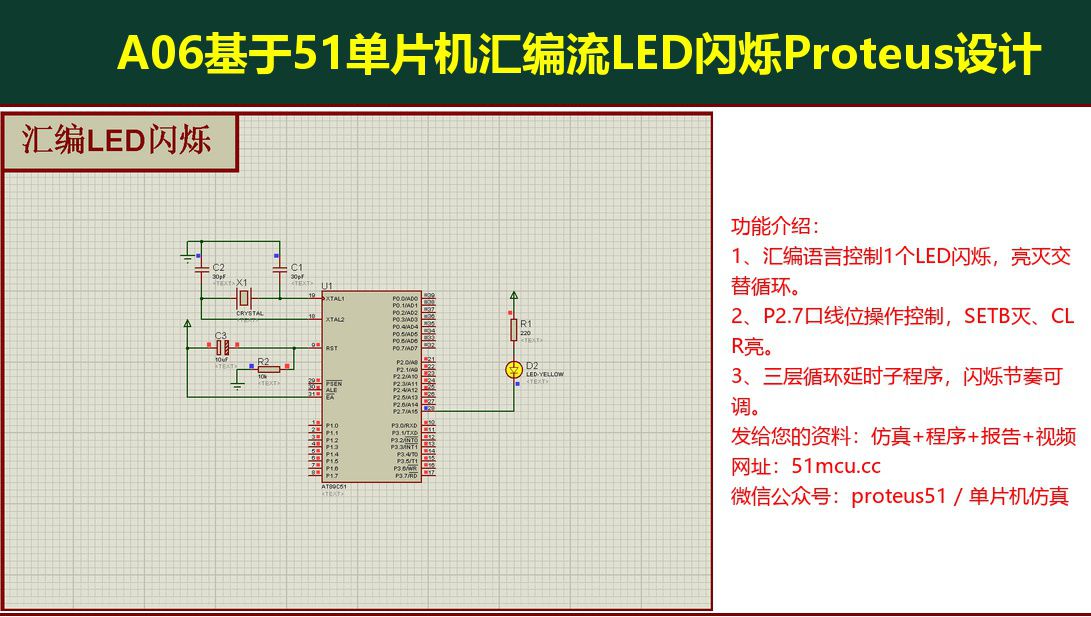

仿真里能看到一个LED以固定的节奏闪烁，亮灭交替不停。

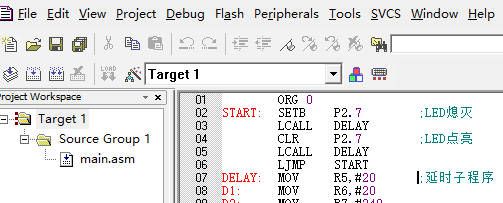

程序在Keil里用汇编编写，编译生成hex后加载到Proteus的51芯片里运行。工程截图如下：

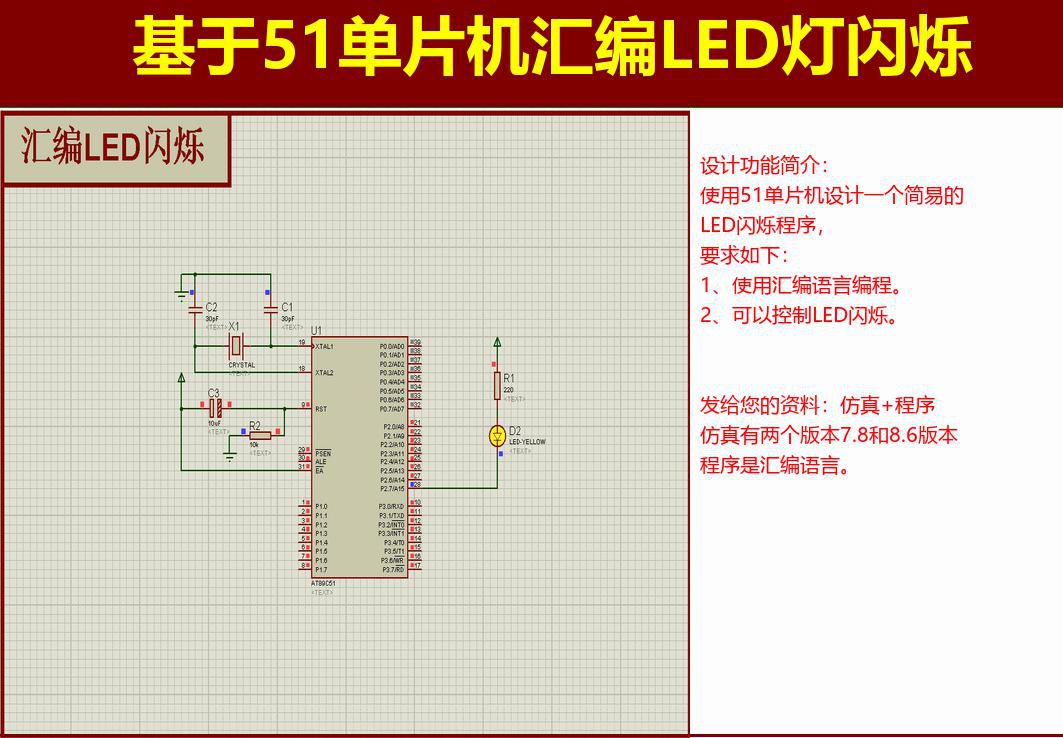

实物效果：
三、关于程序
程序结构极其简单，主循环就四行：
`
START: SETB P2.7 ;LED熄灭
LCALL DELAY
CLR P2.7 ;LED点亮
LCALL DELAY
LJMP START`
1、亮灭怎么控制
LED接在P2.7口线上，通过位操作直接控制：
| 指令 | P2.7电平 | LED状态 |
| SETB P2.7 | 高电平 | 熄灭 |
| CLR P2.7 | 低电平 | 点亮 |
这里的LED是低电平点亮（共阳极接法），所以"清0"才是亮。 Proteus里LED不亮的时候，先看看是不是把高低电平搞反了。
2、延时子程序的三层循环
闪烁的快慢由DELAY子程序决定，它用了三层循环嵌套：
| 层 | 寄存器 | 初值 | 作用 |
| 最内层 | R7 | 248 | DJNZ R7,$ 原地打转 |
| 中间层 | R6 | 20 | 每圈重装R7，跑20遍 |
| 最外层 | R5 | 20 | 每圈重装R6，跑20遍 |
圈数算法：单层DJNZ指令要2个机器周期，最内层一圈约496个周期；中间层20遍、最外层20遍，总周期数约20×20×496≈198400。
晶振12MHz时1个机器周期是1微秒，一次DELAY约0.2秒。亮一次+灭一次就是0.4秒左右，一秒大约闪2.5次。
3、想改闪烁速度
只改DELAY的三个初值就行：
| 想得到的效果 | 改法 |
| 闪更快 | 把R6或R7的初值改小 |
| 闪更慢 | 加大R5的层数，或把初值改大 |
| 占空比不等 | 亮灭两次LCALL之间插不同的延时次数 |
特别注意： 改完初值要重新编译生成hex再跑仿真，Keil不会自动更新。
四、特别注意
特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
